RU 2411620 C1, 10.02.2011. JP 58012385 A, 24.01.1983. US 5268911 A, 07.12.1993. US 5315677 A, 24.05.1994. JP 62135737 A, 18.06.1987.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Российский университет дружбы народов" (РУДН) (RU)
Изобретатели:
Комоцкий Владислав Антонович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Российский университет дружбы народов" (РУДН) (RU)
Реферат

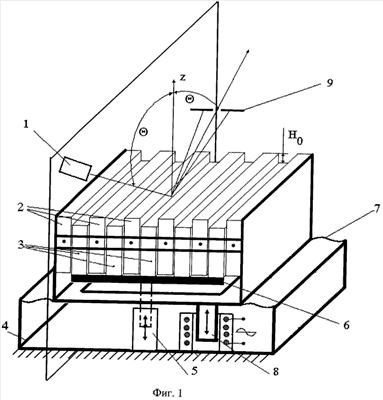

Изобретение относится к оптоэлектронике и приборостроению. Заявленный модулятор лазерного излучения содержит лазер, рельефную дифракционную решетку с прямоугольным профилем, зеркально отражающую пучок модулируемого лазерного излучения, глубина которой превышает четверть длины волны модулируемого лазерного излучения, и платформу, связанную с электромеханическим вибратором, установленным на неподвижном основании. Причем рельефная дифракционная решетка выполнена из пластин, сформированных в стационарные группы и группы подвижных пластин с возможностью их возвратно-поступательного движения, размещенных в промежутках пластин стационарной группы, торцы которых смещены относительно торцов стационарной группы в направлении, перпендикулярном к поверхностям, обращенным к лазеру. Стационарная группа связана с основанием посредством прецизионного регулировочного механизма, а группа подвижных пластин установлена на платформе, связанной упругим подвесом с основанием и электромеханическим вибратором. Причем торцы пластин, обращенных к лазерному пучку, имеют плоскую поверхность, зеркально отражающую лазерное излучение. Технический результат - повышение точности позиционирования лазерного пучка. 1 ил.
