СИСТЕМА ФАЗОВОГО МОДУЛЯТОРА, СОДЕРЖАЩАЯ РАСЩЕПИТЕЛЬ ПУЧКА И ФАЗОВЫЙ МОДУЛЯТОР ЛИНЕЙНОЙ ПОЛЯРИЗАЦИИ, И СПОСОБ РАЗДЕЛЕНИЯ СВЕТОВОГО ПУЧКА, ПАДАЮЩЕГО НА ТАКОЙ ФАЗОВЫЙ МОДУЛЯТОР И ОТРАЖЕННОГО ОТ НЕГО

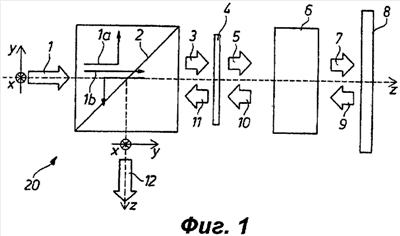

Изобретение относится к фазовым модуляторам отражающего типа. Система фазового модулятора содержит поляризационный расщепитель пучка и фазовый модулятор отражающего типа, подходящий для модулирования линейно поляризованного света по меньшей мере одного определенного состояния поляризации, при этом поддерживая указанное состояние поляризации. Система фазового модулятора содержит оптический вращатель, расположенный вдоль оптического пути между поляризационным расщепителем пучка и фазовым модулятором и поворачивающий состояние поляризации пучка света, идущего к фазовому модулятору и обратно от него на суммарный угол 90°, причем состояние поляризации пучка света, падающего на фазовый модулятор, соответствует указанному определенному состоянию поляризации. Технический результат - уменьшение выходных потерь, обеспечение разделения светового пучка. 2 н. и 10 з.п. ф-лы, 2 ил.
