Федеральное государственное унитарное предприятие "Производственное объединение "Уральский оптико-механический завод" имени Э.С. Яламова" (RU)
Изобретатели:
Вольнов Владимир Иванович (RU) Родин Геннадий Львович (RU) Зубков Евгений Гурьевич (RU) Морозов Георгий Сергеевич (RU) Медведев Владимир Викторович (RU) Русинов Леонид Николаевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Производственное объединение "Уральский оптико-механический завод" имени Э.С. Яламова" (RU)
Реферат

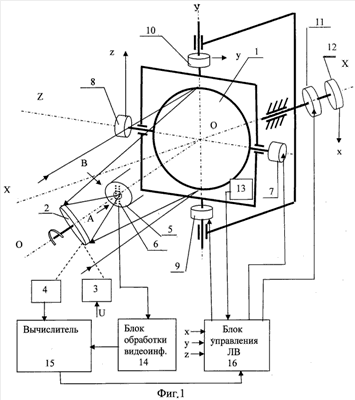

Изобретение относится к области оптического приборостроения и может найти применение в оптико-электронных приборах. В первом варианте оптико-электронный следящий координатор содержит карданный подвес с датчиками угла и момента, размещенными на двух взаимно перпендикулярных осях Y, Z, установленные в нем объектив, главное зеркало, контрзеркало, снабженное приводом, и фотоприемное устройство. Карданный подвес, на внутренней раме которого размещен гиродатчик, закреплен с возможностью вращения вокруг оси X, перпендикулярной осям Y, Z, и снабжен датчиками угла и момента относительно этой оси. Перед фотоприемным устройством, выполненным в виде двух идентичных параллельных многоэлементных линеек, установлен фильтр для каждой из линеек соответствующего диапазона пропускания. Контрзеркало закреплено под углом к оптической оси с возможностью вращения вокруг нее. Технический результат заключается в расширении поля обзора при одновременном повышении точности стабилизации оптической оси и обеспечении помехозащищенности. 3 н.п. ф-лы, 5 ил.
