RU 2157556 C1, 10.10.2000. RU 2122174 C1, 20.11.1998. DE 10010443 A1, 07.09.2000. RU 2155926 C1, 10.09.2000. EP 1089090 A1, 04.04.2001.
Имя заявителя:
Благов Павел Андреевич (RU), Работяжев Владимир Николаевич (RU)
Изобретатели:
Благов Павел Андреевич (RU) Работяжев Владимир Николаевич (RU)
Патентообладатели:
Благов Павел Андреевич (RU) Работяжев Владимир Николаевич (RU)
Реферат

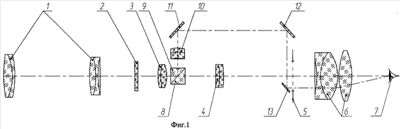

Прицел содержит последовательно расположенные объектив, сетку, двухкомпонентную оборачивающую систему и окуляр. Дополнительно введены светоделительный куб, три зеркала и положительный компонент. Светоделительный куб размещен между компонентами оборачивающей системы, его светоделительная плоскость выполнена в виде диагональной грани, нижней частью расположенной ближе к объективу. Сверху над кубом расположен дополнительный положительный компонент, склеенный из двух линз, над которым расположено первое плоское зеркало, параллельное светоделительной грани куба, затем второе плоское зеркало, расположенное перпендикулярно первому зеркалу перед фокальной плоскостью окуляра, и третье зеркало, наклонное к оптической оси, обращенное отражательной поверхностью к окуляру и расположенное между фокальной плоскостью окуляра и вторым компонентом оборачивающей системы. Технический результат - возможность обозревать большое поле зрения при малом увеличении и центральную часть поля зрения с большим увеличением за счет обеспечения малого и большого увеличений одновременно и совместно. 2 ил.
