| УСТРОЙСТВО МАГНИТНОЙ ФОКУСИРОВКИ |  |
Номер публикации патента: 2164700 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G02B023/24 | | Аналоги изобретения: | US 5359992 A, 01.11.1994. GB 2302600, 22.01.1997. DE 1522079, 23.10.1969. US 4021101, 03.05.1977. US 456333, 11.02.1994. |
| Имя заявителя: | Общество с ограниченной ответственностью "ЭФА-МВТ" | | Изобретатели: | Кобидзе Б.П.
Бояркин А.А. | | Патентообладатели: | Общество с ограниченной ответственностью "ЭФА-МВТ" |
Реферат | |

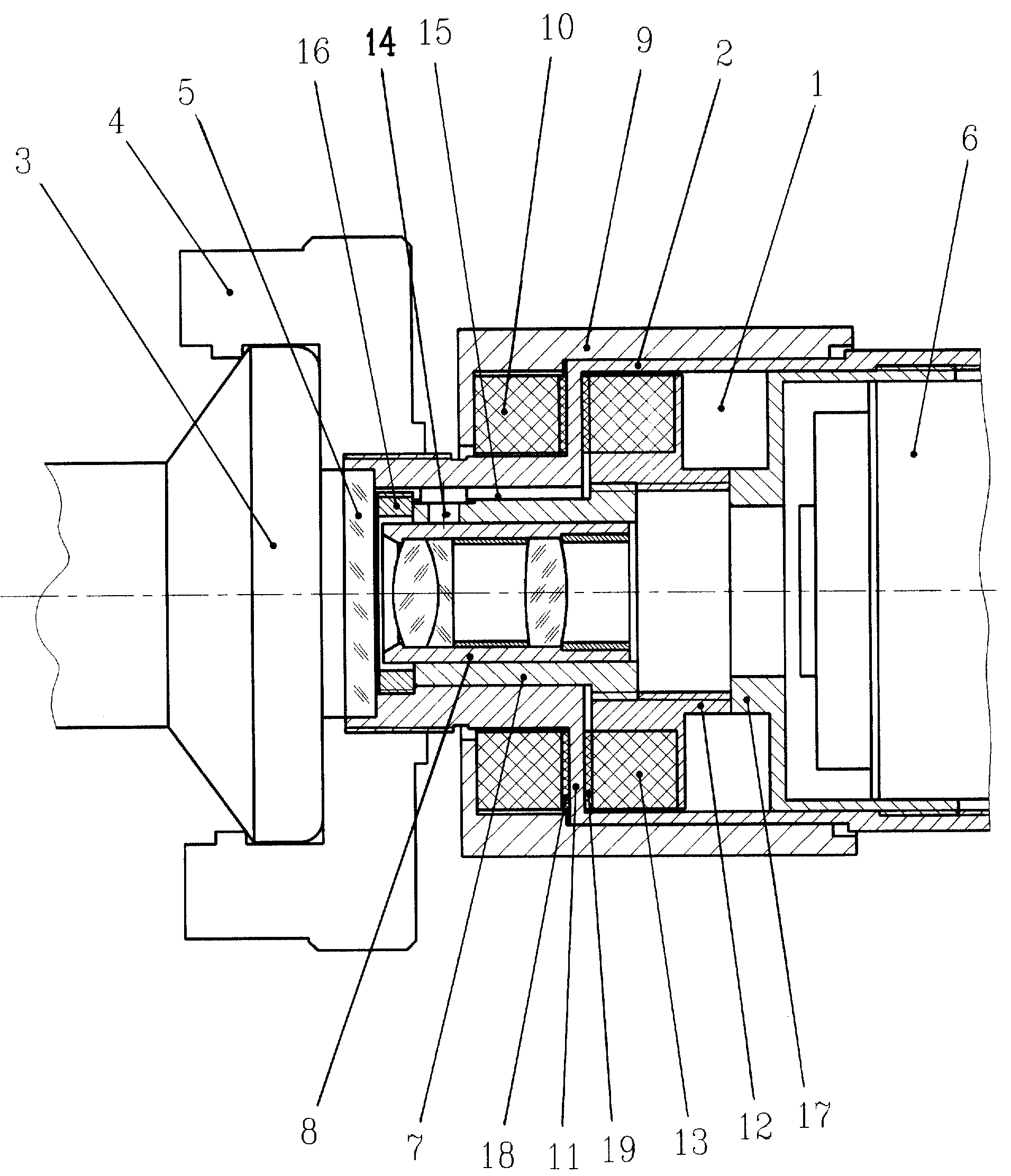

Изобретение относится к оптическому медицинскому приборостроению, в частности к эндоскопии, и может быть использовано в устройствах, осуществляющих механическое соединение и оптическое согласование проксимального конца эндоскопа с фотографической или телевизионной аппаратурой, а также при необходимости осуществления перемещения объектов, находящихся в герметичных объемах. Устройство состоит из камеры, в герметичном корпусе которой установлен объектив, фокусировочного кольца, приводного кольцевого магнита, соединенного с фокусировочным кольцом и взаимодействующего через корпус камеры с элементом, жестко связанным с объективом. Корпус камеры выполнен ступенчатым, приводной магнит соединен с фокусировочным кольцом жестко. Соосно с приводным магнитом внутри камеры установлен приводимый кольцевой магнит, примыкающий к внутренней торцевой стенке камеры и закрепленный в обойме, образующей винтовую пару с жестко связанным с объектом элементом, на котором установлена шпонка. Технический результат - упрощение конструкции устройства при одновременном повышении плавности фокусировки и надежности работы устройства. 1 ил.
|
