| УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ИЗОБРАЖЕНИЯ ДОНЦА ПАТРОННЫХ ГИЛЬЗ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ |  |
Номер публикации патента: 2174251 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G02B021/36 | | Аналоги изобретения: | RU 2130628 C1, 20.05.1999. RU 2120104 C1, 10.10.1998. US 5390108 A, 14.02.1995. WO 93/22617, 11.11.1993. DE 3943206, 04.07.1991. |
| Имя заявителя: | Дереновский Михаил Ефимович | | Изобретатели: | Дереновский М.Е.
Николаев Н.В. | | Патентообладатели: | Дереновский Михаил Ефимович
Николаев Николай Владимирович |
Реферат | |

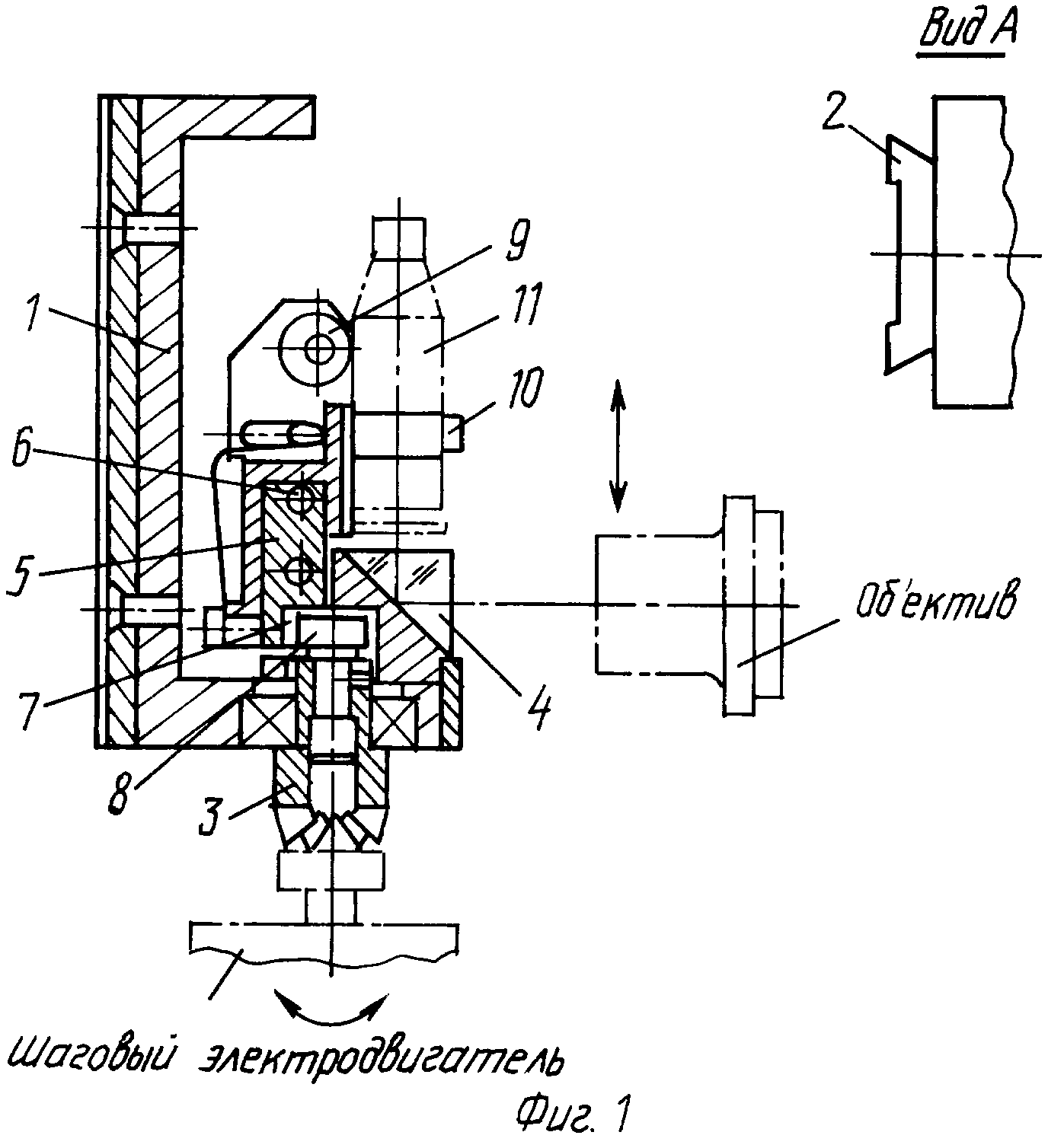

Изобретение относится к области оптическо-электронного приборостроения, предназначено для использования в криминалистике при проведении баллистических экспертиз огнестрельного оружия. Устройство содержит телевизионную камеру с ПЗС-матрицей, АЦП и ЭВМ, механизмы вертикального сканирования, поворота объекта и фокусировочной подвижки, а также осветители, выполненные в виде площадных малоинерционных широкоапертурных источников рассеянного света, и объектодержатель, выполненный в виде съемного узла, снабженного направляющими и зубчатой полумуфтой с центрировочным отверстием для сопряжения с приводом поворота. На объектодержателе установлена прямоугольная призма или зеркало для излома оптической оси на 90o, а также подвижная каретка, снабженная пружинным прижимом и эксцентриком для установки гильзы и сопряженная через реечную передачу с зубчатой полумуфтой, а осветители установлены концентрично вокруг оптической оси, перпендикулярной входной грани призмы, и имеют возможность включения в любых сочетаниях. Технический результат: создание устройства, позволяющего получать изображение плоского донца патронной гильзы огнестрельного оружия. 2 ил.
|
