US 6181486 B1, 30.01.2001. US 5136421 A, 04.08.1992. RU 2190246 C2, 27.09.2002. RU 2355003 C1, 10.05.2009.
Имя заявителя:
Открытое акционерное общество "Производственное объединение "Уральский оптико-механический завод" имени Э.С.Яламова" (ОАО "ПО "УОМЗ") (RU)
Изобретатели:
Киселев Михаил Владимирович (RU) Козлов Александр Александрович (RU) Михайлов Василий Николаевич (RU)
Патентообладатели:
Открытое акционерное общество "Производственное объединение "Уральский оптико-механический завод" имени Э.С.Яламова" (ОАО "ПО "УОМЗ") (RU)
Реферат

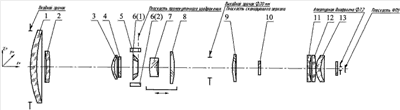

Изобретение может быть использовано в наблюдательных и прицельных приборах с матрицами чувствительных элементов приемных устройств. Устройство содержит каналы узкого и широкого поля зрения, состоящие из последовательно установленных по оси афокальной системы (АС) Кеплера, собирающей световой поток от объекта, сканирующего зеркала, оптической системы для двойного переноса изображения из АС в фоточувствительную плоскость, фотоприемного устройства (ФПУ) с охлаждаемой диафрагмой. В устройстве узкого поля зрения первый компонент АС Кеплера выполнен из одной линзы, второй - из двух линз. Каждая линза второго компонента повернута на 180° вокруг оси, перпендикулярной оптической оси системы. В устройстве широкого поля зрения после первого компонента АС Кеплера дополнительно установлены, с возможностью удаления, три линзы. Оптическая система для двойного переноса изображения из АС Кеплера в фоточувствительную плоскость выполнена в виде первого компонента из одной линзы и установленного перед ФПУ второго компонента, в который добавлены две линзы для переноса изображения в фоточувствительную плоскость. Технический результат - увеличение относительного отверстия до 1:1,83 без увеличения количества элементов оптической системы (для узкопольного варианта) с сохранением качества изображения. 1 ил., 6 табл.
