US 7126760 В2, 24.10.2006. US 7609446 В2, 27.10.2009. US 6392816 B1, 21.05.2002. US 5579171 A, 26.11.1996. RU 2289833 C1, 20.12.2006.
Имя заявителя:
Корпорация "САМСУНГ ЭЛЕКТРОНИКС Ко., Лтд." (KR), Федеральное государственное унитарное предприятие "Научно-производственная корпорация "Государственный оптический институт имени С.И. Вавилова (ФГУП "НПК "ГОИ им. С.И. Вавилова") (RU)
Изобретатели:
Архипова Людмила Николаевна (RU) Гальперн Людмила Александровна (RU) ЛИ Хван-Сеон (KR) СЕО Жин-Сеон (KR)
Патентообладатели:
Корпорация "САМСУНГ ЭЛЕКТРОНИКС Ко., Лтд." (KR) Федеральное государственное унитарное предприятие "Научно-производственная корпорация "Государственный оптический институт имени С.И. Вавилова (ФГУП "НПК "ГОИ им. С.И. Вавилова") (RU)
Реферат

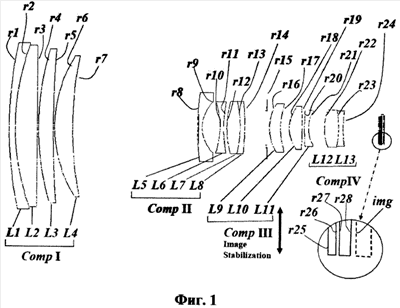

Оптическая система объектива-трансфокатора включает тринадцать линз, объединенных в четыре блока. Блоки 1, 3 и 4, отсчитываемые от объекта съемки, положительные, блок 2 - отрицательный и выполнен с возможностью перемещения вдоль оптической оси. Блок 1 состоит из четырех линз, причем внешняя поверхность первой линзы выполнена вогнутой в направлении плоскости изображения. Блок 3 состоит из трех менисковых линз, чьи вогнутые поверхности направлены в сторону плоскости изображения, и выполнен с возможностью поперечного смещения относительно оптической оси. Блок 4 выполнен в виде выпукло-вогнутой склеенной линзы. Параметры линз и материалы, из которых они изготовлены, соответствуют значениям, указанным в приведенных в формуле изобретения таблицах. Технический результат - повышение степени коррекции монохроматической и хроматической аберраций для достижения значения пространственной частоты T(N=160)0,2 при угле стабилизации ±0,2°, диапазоне увеличений 10-20× и длине, практически равной максимальному фокусному расстоянию. 2 з.п. ф-лы, 1 ил., 9 табл.
