US 6600610 В2, 29.07.2003. RU 2371744 C1, 27.10.2009. SU 983622 A1, 23.12.1982. US 4426136 A, 17.01.1984. DE 2127537 B2, 14.12.1972.
Имя заявителя:
Закрытое акционерное общество "ИМПУЛЬС" (RU)
Изобретатели:
Козодой Валерий Васильевич (RU)
Патентообладатели:
Закрытое акционерное общество "ИМПУЛЬС" (RU)
Реферат

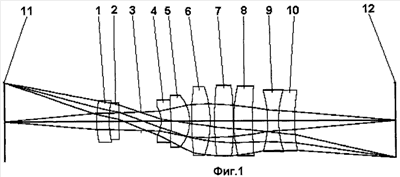

Объектив содержит расположенные последовательно первую группу линз, апертурную диафрагму и вторую группу линз. Первая группа линз содержит два склеенных между собой положительных мениска, обращенных выпуклостью к предмету. Первая линза второй группы выполнена отрицательной, обращенной вогнутостью к предмету и склеенной из двух менисков, второй из которых - положительный. Вторая линза второй группы выполнена положительной, обращенной выпуклой стороной к изображению. Третья линза второй группы выполнена двояковогнутой и склеенной из двояковогнутой линзы и положительного мениска. Между второй и третьей линзами второй группы введены двояковыпуклая линза и положительный мениск, обращенный вогнутостью к изображению. Все радиусы линз выполнены сферическими, а материал линз - оптическое бесцветное стекло. Технический результат - обеспечение работы объектива с предметами, расположенными на конечном расстоянии, повышение освещенности на краю поля изображения, обеспечение величины и знака дисторсии, достаточной для коррекции дисторсии рентгеновского ЭОПа, повышение технологичности. 4 ил.
