US 3038380 А, 12.06.1962. RU 2388027 C1, 27.04.2010. SU 1390590 A1, 23.04.1988. EA 7360 B1, 27.10.2006. US 20070115560 A1, 24.05.2007.
Имя заявителя:
Открытое акционерное общество "Красногорский завод имени С.А. Зверева" (RU)
Изобретатели:
Бышкин Сергей Борисович (RU) Щеглов Сергей Иванович (RU) Зубок Светлана Николаевна (RU)
Патентообладатели:
Открытое акционерное общество "Красногорский завод имени С.А. Зверева" (RU)
Реферат

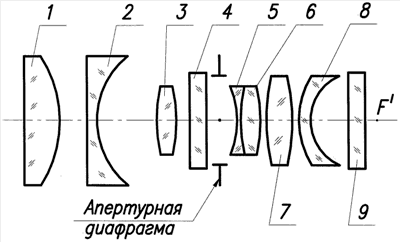

Объектив может быть использован в качестве приемного объектива в оптических приборах, работающих с фотоприемными устройствами, например, с ПЗС-матрицами. Объектив содержит плосковыпуклую линзу, обращенную плоскостью к предмету, плосковогнутую линзу, обращенную плоскостью к предмету, одиночную двояковыпуклую линзу, двояковогнутую линзу, склеенную с двояковыпуклой линзой, одиночную двояковыпуклую линзу, одиночный отрицательный мениск, обращенный вогнутостью к изображению. В объективе имеют место соотношения: 1,63 1=n2<1,68; 1,735<2,1; 1,576<1,64; 1,68<1,675, где: n1, n2 n5, n6 , n8 - показатели преломления материала, соответственно, первой и второй линз первого компонента, двояковогнутой и двояковыпуклой линз третьего компонента и мениска четвертого компонента для линии d. Перед двояковогнутой линзой расположена апертурная диафрагма. Перед двояковогнутой линзой может находиться плоскопараллельная пластина или светофильтр. Технический результат - увеличение относительного отверстия и углового поля в пространстве предметов при высоком качестве изображения. 1 з.п. ф-лы, 1 ил., 2 табл.
