US 6600610 В2, 29.07.2003. RU 2371744 C1, 27.10.2009. SU 983622 A1, 23.12.1982. US 4426136 A, 17.01.1984. DE 2127537 В2, 14.12.1972.
Имя заявителя:
Закрытое акционерное общество "ИМПУЛЬС" (RU)
Изобретатели:
Козодой Валерий Васильевич (RU)
Патентообладатели:
Закрытое акционерное общество "ИМПУЛЬС" (RU)
Реферат

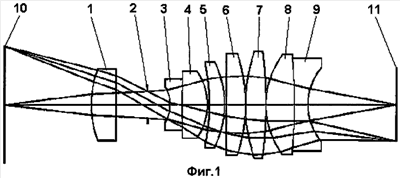

Проекционный объектив содержит расположенные последовательно первую группу линз, апертурную диафрагму и вторую группу линз. Первая группа линз состоит из одной двояковыпуклой линзы. Первая линза второй группы - отрицательная, обращена вогнутостью к предмету и выполнена склеенной из двояковогнутой и двояковыпуклой линз. Вторая линза второй группы - положительный мениск, обращенный выпуклой стороной к изображению. Третья линза второй группы - мениск, обращенный вогнутостью к изображению и склеенный из двояковыпуклой и двояковогнутой линз. Между второй и третьей линзами второй группы введены положительный мениск, обращенный вогнутостью к предмету, и двояковыпуклая линза. Все радиусы линз объектива выполнены сферическими. Технический результат - обеспечение работы объектива с предметами, расположенными на конечном расстоянии, повышение освещенности на краю поля изображения, обеспечение величины и знака дисторсии, достаточной для коррекции дисторсии рентгеновского ЭОПа, повышение технологичности. 4 ил.
