RU 2276799 C1, 20.05.2006. RU 92015366 A, 27.01.1995. RU 2053531 C1, 27.01.1996. RU 2218585 C1, 10.12.2003. SU 1619219 A1, 07.01.1991. US 4458991 A, 10.07.1984.
Имя заявителя:
Иностранное частное производственное унитарное предприятие "Белтекс Оптик" компании "Сайбир Оптикс" (BY)
Изобретатели:
Шишкин Игорь Петрович (BY)
Патентообладатели:
Иностранное частное производственное унитарное предприятие "Белтекс Оптик" компании "Сайбир Оптикс" (BY)
Приоритетные данные:
30.06.2009 BY BY20090975
Реферат

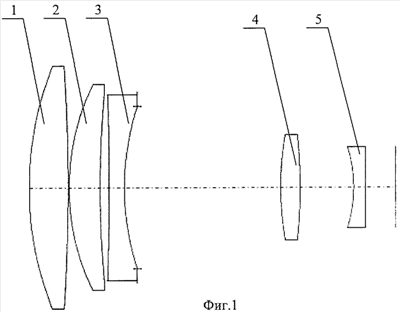

Объектив содержит три компонента. Первый включает по ходу луча двояковыпуклую линзу 1, обращенную более выпуклой поверхностью к пространству предметов, положительный мениск 2, обращенный выпуклой поверхностью к пространству предметов, и двояковогнутую линзу 3, обращенную более пологой поверхностью к пространству предметов. Второй компонент выполнен в виде двояковыпуклой линзы 4, обращенной более пологой поверхностью к пространству изображений. Третий - в виде плосковогнутой линзы 5, обращенной плоской поверхностью к пространству изображений. Показатель преломления линз 1, 2 и 4 не превышает 1,65, линзы 3 - не менее 1,8, линзы 5 - равен примерно 1,5. Апертурная диафрагма расположена на вогнутой поверхности третьей линзы первого компонента. Второй компонент может быть установлен с возможностью перемещения вдоль оптической оси. Технический результат - упрощение конструкции, увеличение угла поля зрения, повышение качества изображения за счет улучшения светопропускания, уменьшения виньетирования и увеличения коэффициента передачи модуляции, расширение рабочего спектрального диапазона объектива. 1 з.п. ф-лы, 7 ил., 2 табл.
