US 6274868 B1, 14.08.2001. US 4486069 A, 04.12.1984. RU 2172971 C2, 27.08.2001. US 4469396 A, 04.09.1984.
Имя заявителя:
Институт физики полупроводников СО РАН (RU)
Изобретатели:
Терешин Евгений Александрович (RU) Хацевич Татьяна Николаевна (RU)
Патентообладатели:
Институт физики полупроводников СО РАН (RU)
Реферат

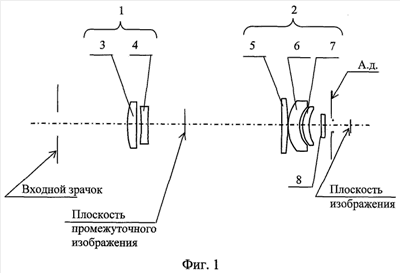

Оптическая система может быть использована в тепловизионных приборах. Оптическая система содержит объектив, строящий действительное промежуточное изображение, проекционный объектив, осуществляющий оборачивание изображения, и апертурную диафрагму, расположенную между проекционным объективом и плоскостью изображений. Объектив содержит положительный мениск, обращенный выпуклостью к пространству предметов, и двояковогнутую линзу. Проекционный объектив содержит три одиночных вплотную расположенных мениска. Первый и третий мениски - положительные и обращены выпуклыми сторонами друг к другу. Второй мениск - отрицательный и обращен вогнутостью к плоскости изображений. Все преломляющие поверхности - сферические. В системе выполняются соотношения, указанные в формуле изобретения. Технический результат - повышение технологичности, увеличение удаления входного зрачка от первой поверхности, а выходного зрачка - от последней поверхности системы, увеличение заднего фокального отрезка, уменьшение возможных расчетных фокусных расстояний до 15 мм при сохранении относительного отверстия, углового поля и высокого качества изображения в пределах всего поля. 4 ил., 1 табл.
