US 4740067 А, 28.04.1988. RU 2006049 C1, 15.01.1994. RU 2181208 C1, 10.04.2002. JP 6011649 A, 21.01.1994.
Имя заявителя:
Открытое акционерное общество "Пеленг" (BY)
Изобретатели:
Кунделева Наталья Ефимовна (BY) Емельянова Татьяна Евгеньевна (BY)
Патентообладатели:
Открытое акционерное общество "Пеленг" (BY)
Приоритетные данные:
23.07.2007 BY a2070946
Реферат

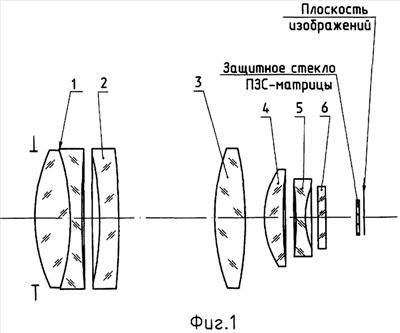

Изобретение может использоваться как объектив с формированием изображения на ПЗС-матрице. Объектив содержит последовательно расположенные на оптической оси положительный мениск, обращенный вогнутой поверхностью к пространству изображений и склеенный из двояковыпуклой и двояковогнутой линз, одиночный отрицательный мениск, обращенный вогнутой поверхностью к пространству предметов, одиночную двояковыпуклую линзу, одиночный положительный мениск, обращенный вогнутой поверхностью к пространству изображений, и двояковогнутую линзу. Расстояние между одиночными отрицательным мениском и двояковыпуклой линзой составляет не менее 0,47 фокусного расстояния объектива. Расстояние между одиночной двояковыпуклой линзой и одиночным положительным мениском не менее 0,09 фокусного расстояния объектива. Сумма оптических сил всех элементов объектива не превышает 0,004 мм-1. Технический результат - повышение относительного отверстия и увеличение поля зрения объектива при сохранении высокого качества изображения. 4 ил.
