GB 2066504 А, 08.07.1981. GB 1254396 А, 24.11.1971. RU 2252440 С1, 20.05.2005. US 4553823 А, 19.11.1985. US 5796529 А, 18.08.1998.
Имя заявителя:
Институт физики полупроводников СО РАН (RU)
Изобретатели:
Голицын Андрей Вячеславович (RU) Хацевич Татьяна Николаевна (RU) Журавлев Петр Васильевич (RU)
Патентообладатели:
Институт физики полупроводников СО РАН (RU)
Реферат

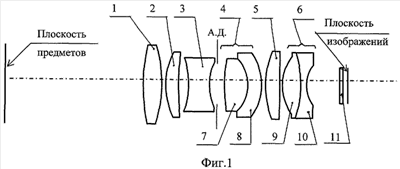

Объектив может быть использован в приборах ночного видения для изображения с экрана ЭОП на ПЗС-матрицу. Объектив содержит шесть компонентов, расположенных по ходу лучей. Первый компонент - двояковыпуклая линза. Второй - положительный мениск, обращенный вогнутой поверхностью к плоскости изображений. Третий - двояковогнутая линза. Четвертый компонент склеен из двух линз, первая из которых двояковыпуклая, вторая - отрицательный мениск. Пятый компонент - двояковыпуклая линза. Шестой отрицательный компонент выполнен склеенным из двояковыпуклой и двояковогнутой линз. Апертурная диафрагма расположена между третьим и четвертым компонентами. Относительные оптические силы, показатели преломления и коэффициенты средней дисперсии компонентов и линз компонентов удовлетворяют соотношениям, указанным в формуле изобретения. Технический результат - повышение качества изображения по всему полю зрения. 5 ил., 2 табл.
