US 4030805 A, 21.06.1977. JP 2005062559 A, 10.03.2005. RU 2050566 C1, 20.12.1995. RU 66557 U1, 10.09.2007. RU 2183340 C1, 10.06.2002. US 4332442 A, 01.06.1986.
Имя заявителя:
Федеральное государственное унитарное предприятие "Центральное конструкторское бюро точного приборостроения" (RU)
Изобретатели:
Белоусов Александр Иванович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Центральное конструкторское бюро точного приборостроения" (RU)
Реферат

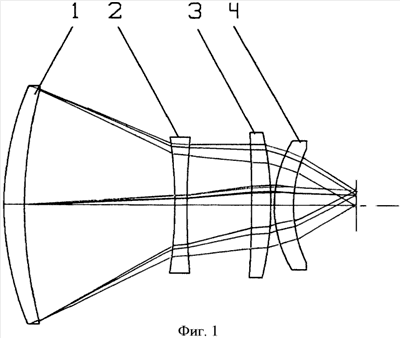

Объектив может использоваться в тепловизорах с микроболометрическими матрицами чувствительных элементов. Объектив содержит четыре компонента: положит, мениск 1, обращенный выпуклостью к предмету, отрицательная линза 2, положительная линза 3 и положительный мениск 4, обращенный вогнутостью к изображению. Мениски 1, 4 выполнены из германия, линзы 2, 3 - из бескислородного стекла. Выполняются соотношения: f1/f=1,1÷1,3, f2f=-0,69÷-0,74, f3/f=0,84÷0,98, f4/f=0,93÷1,6, где f1, f2, f3, f4 - фокусные расстояния компонентов 1, 2, 3, 4, соответственно, f - эквивалентное фокусное расстояние всего объектива. Линза 2 может быть установлена с возможностью перемещения вдоль оси для юстировки объектива, фокусировки на конечное расстояние, термокомпенсации смещения плоскости установки. Технический результат - повышение качества изображения объектива при большом относительном отверстии и поле зрения, уменьшение его длины и увеличение заднего отрезка для удобного сопряжения его плоскости изображения с плоскостью чувствительных элементов матрицы. 2 з.п. ф-лы, 4 ил., 1 табл.
