| ОБЪЕКТИВ С ДИСКРЕТНЫМ ИЗМЕНЕНИЕМ ФОКУСНОГО РАССТОЯНИЯ |  |
Номер публикации патента: 2181209 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G02B015/08 G02B013/14 G02B009/06 G02B009/34 | | Аналоги изобретения: | RU 2112256 С1, 27.05.1998. SU 291179 A, 10.03.1971. DE 3504626 A1, 25.08.1985. US 3992078 A, 05.12.1975. RU 2031421 C1, 20.03.1995. GB 1478115 A, 29.06.1977. |
| Имя заявителя: | Открытое акционерное общество "Красногорский завод им. С.А. Зверева" | | Изобретатели: | Щеглов С.И. | | Патентообладатели: | Открытое акционерное общество "Красногорский завод им. С.А. Зверева" |
Реферат | |

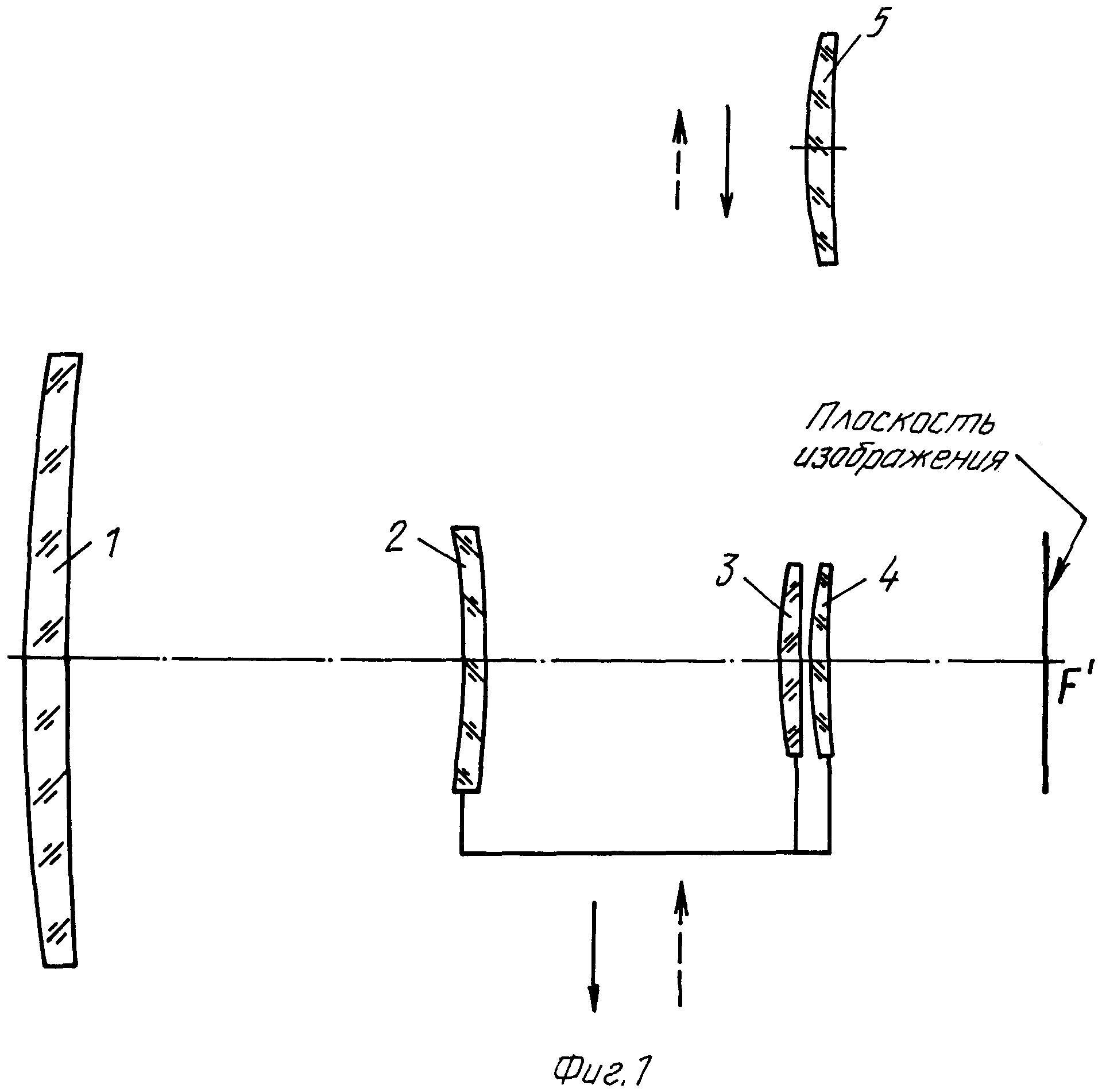

Объектив содержит неподвижный компонент и установленные за ним подвижные компоненты, имеющие возможность ввода и вывода из хода лучей и выполненные различными для разных фокусных расстояний объектива. Неподвижный компонент выполнен в виде положительного мениска, обращенного выпуклостью к предмету. Подвижный компонент для первого фокусного расстояния выполнен в виде положительной линзы. Первый из двух компонентов для второго фокусного расстояния выполнен в виде отрицательного мениска, обращенного вогнутостью к предмету, а второй состоит из двух положительных линз. Вторая поверхность неподвижного компонента может быть выполнена асферической. Положительная линза подвижного компонента для первого фокусного расстояния может быть выполнена в виде мениска, обращенного выпуклостью к предмету, а положительные линзы второго подвижного компонента для второго фокусного расстояния могут быть выполнены в виде менисков, обращенных выпуклостью к предмету. Обеспечивается упрощение конструкции объектива и увеличение поля зрения при высоком качестве изображения. 3 з.п.ф-лы, 5 ил., 2 табл.
|
