US 4396257 А, 02.08.1983. US 4605288 А, 12.08.1986. SU 279102 A1, 21.08.1970.
Имя заявителя:
Иностранное частное производственное унитарное предприятие "Белтекс Оптик" компании "Сайбир Оптикс" (BY)
Изобретатели:
Дольников Олег Михайлович (BY)
Патентообладатели:
Иностранное частное производственное унитарное предприятие "Белтекс Оптик" компании "Сайбир Оптикс" (BY)
Приоритетные данные:
05.03.2008 BY BY2008-0260
Реферат

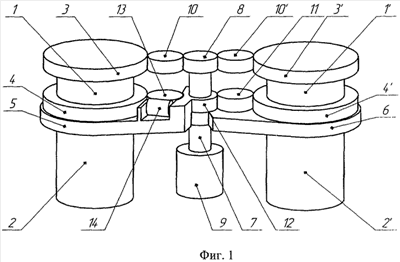

Изобретение относится к конструкции биноклей, а именно к панкратическим системам бинокля с механизмом привода для плавного изменения увеличения. Задачей настоящего изобретения является создание простой, дешевой и надежной панкратической системы бинокля. Панкратическая система бинокля с механизмом привода для плавного изменения увеличения в соответствии с изобретением содержит корпус, состоящий из двух половинок, шарнирно закрепленных на центральной оси, каждая из которых снабжена панкратическим блоком, содержащим основную и дополнительную трубки, каждая из которых снабжена зубчатым колесом, центральное зубчатое колесо, установленное соосно упомянутой центральной оси и соединенное с узлом его привода во вращение, два основных промежуточных зубчатых колеса, которые связывают упомянутое центральное зубчатое колесо с упомянутыми зубчатыми колесами основных трубок, при этом одна из половинок корпуса снабжена установленным неподвижно и соосно центральному зубчатому колесу зубчатым элементом, а другая половинка корпуса снабжена дополнительным промежуточным зубчатым колесом, установленным соосно с основным промежуточным зубчатым колесом на данной половинке корпуса и связывающим упомянутый зубчатый элемент с зубчатым колесом на дополнительной трубке панкратического блока на упомянутой половинке корпуса. 1 з.п. ф-лы, 3 ил.
