US 7496260 B2, 24.02.2009. ЕР 1655625 A1, 10.05.2006. GB 2386434 A, 17.09.2003. RU 2301782 C1, 27.06.2007. JP 2008156226 A, 10.07.2008. RU 2233811 C2, 10.08.2004.
Имя заявителя:
Закрытое акционерное общество "Профотек" (RU)
Изобретатели:
Воробьев Игорь Леонидович (RU) Волошин Виктор Владимирович (RU) Чаморовский Юрий Константинович (RU)
Патентообладатели:
Закрытое акционерное общество "Профотек" (RU)
Реферат

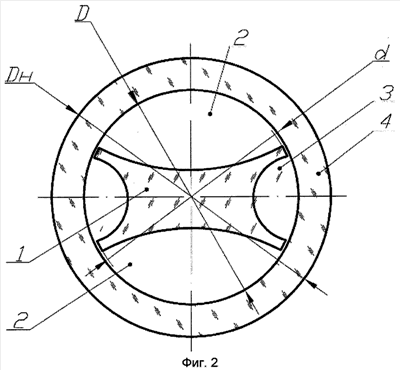

Изобретение относится к области волоконной оптики и может быть использовано в волоконно-оптических системах передачи информации и при конструировании датчиков физических величин. Согласно способу на всей длине стержня-заготовки получают не менее 4-х пазов, попарно симметричных относительно плоскости, проходящей через продольную ось вращения стержня-заготовки. В поперечном сечении получают структуру сердцевины волокна, размеры которой определяются размерами вписанного эллипса. Сплавляют стержень-заготовку и кварцевую трубу в нерабочей области и перетягивают их в предзаготовку. Предзаготовку разрезают на отрезки, в которых растравливают внутренние каналы, промывают и сушат внутренние и наружные поверхности, а затем заваривают с обоих торцов. Отрезок предзаготовки собирают с капиллярной кварцевой трубкой, содержащей приваренный трубчатый технологический держатель. Сплавляют отрезок предзаготовки и капиллярную кварцевую трубку на стороне, противоположной трубчатому технологическому держателю. В результате получают преформу, которую перетягивают в оптическое волокно с нанесением защитного упрочняющего покрытия. Технический результат - получение оптического волокна с большим двулучепреломлением, широкого круга геометрических форм сердцевины оптического волокна. 11 ил.
