GB 1478581 A, 06.07.1977. US 5101459 A, 31.03.1992. SU 1296980, 15.03.1987. JP 62296102 A, 23.12.1987. JP 61241712 A, 28.10.1986.
Имя заявителя:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (RU)
Изобретатели:
Гребенников Евгений Петрович (RU) Девятков Александр Георгиевич (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (RU)
Реферат

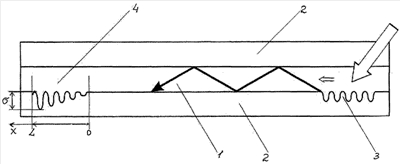

Вывод излучения из оптического планарного волновода осуществляют посредством образованной на выходе дифракционной решетки. Дифракционная решетка выполнена с переменной глубиной модуляции, возрастающей по длине решетки в направлении от начала вывода излучения по следующей экспоненциальной зависимости: (x)=А ехр(В х), где - глубина модуляции [нм]; x - текущая координата по длине решетки [мкм]; А - эмпирический коэффициент, равный А=0,01÷10 [нм]; В - эмпирический коэффициент, равный В=1÷200 [мкм-1]. Технический результат - повышение равномерности распределения излучения на выходе устройства вывода излучения, выполненного в виде дифракционной решетки. 1 ил.
