US 6577786 B1, 10.06.2003. WO 9967609 A1, 29.12.1999. RU 2024940 C1, 15.12.1994. US 20030133174 A1, 17.07.2003.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Академия Федеральной службы охраны Российской Федерации (Академия ФСО России) (RU)
Изобретатели:
Саитов Игорь Акрамович (RU) Музалевский Денис Юрьевич (RU) Мясин Николай Игоревич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Академия Федеральной службы охраны Российской Федерации (Академия ФСО России) (RU)
Реферат

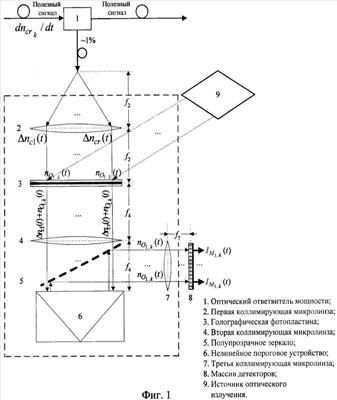

Устройство содержит оптический ответвитель мощности, первую, вторую и третью коллимирующие микролинзы, голографическоую фотопластину, нелинейное пороговое устройство, полупрозрачное зеркало, массив детекторов и опорный источник оптического излучения. Однопроцентный выход оптического ответвителя мощности соединен с одномодовым оптоволокном, выход которого совпадает с передней фокальной плоскостью первой микролинзы, задняя фокальная плоскость которой совпадает с передней плоскостью голографической фотопластины, задняя плоскость которой совпадает с передней фокальной плоскостью второй микролинзы, задняя фокальная плоскость которой совпадает с входом нелинейного порогового устройства, выход которого оптически связан полупрозрачным зеркалом с третьей микролинзой, в фокальной плоскости которой расположен массив детекторов. Излучение источника и излучение полезного сигнала с выхода первой микролинзы формируют в плоскости голографической фотопластины интерференционную картину. Технический результат - повышение оперативности и методической достоверности непрерывного контроля линейных трактов волоконно-оптических систем передачи с мультиплексированием по длине волны и волоконно-оптическими усилителями. 2 ил.
