C.-Y.Lin, G.-W.Chern, L.A.Wang Periodical corrugated structure for forming sample fiber Bragg grating and long-period fiber grating with tunable coupling strength // J. of Lightwave Technol., V.19, N.8, p.1212-1220, 2001. JP 2002169036 A, 14.06.2002. JP 2002356343 A, 13.12.2002. JP 0007253506 A, 03.10.1995. RU 2023069 C1, 15.11.1994.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный университет информационных технологий, механики и оптики" (RU)
Изобретатели:
Сидоров Александр Иванович (RU) Цирухин Андрей Александрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный университет информационных технологий, механики и оптики" (RU)
Реферат

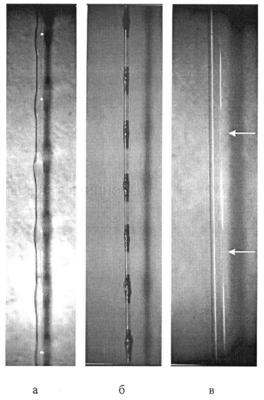

Способ может быть использован для изготовления длиннопериодных волоконных решеток, применяемых в волоконно-оптических датчиках и сенсорах. Способ обеспечивает формирование на поверхности стеклянного волокна периодической структуры переменной толщины. Волокно погружают вертикально в раствор органического полимера в органическом растворителе с концентрацией полимера в растворе 5-30% и содержащего суспензию неорганических наночастиц с концентрацией 1-5%. Вертикально извлекают из раствора со скоростью не менее 1 см/с, высушивают и проводят два этапа отжига на воздухе. Первый этап - при температуре термического разложения и окисления полимера. Второй этап - при температуре плавления или спекания неорганических наночастиц, не превышающей температуру размягчения материала волокна. Способ обеспечивает формирование гофров с периодом от 100 мкм до 2 мм на стеклянных волокнах диаметром 50-300 мкм. Технический результат - упрощение технологии, расширение номенклатуры используемых материалов и уменьшение стоимости технологического оборудования. 1 ил.
Поиск патентов
Получить полное описание патента
