| ОДНОМОДОВЫЙ ОПТИЧЕСКИЙ ВОЛНОВОД С БОЛЬШОЙ ЭФФЕКТИВНОЙ ПЛОЩАДЬЮ |  |
Номер публикации патента: 2172505 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G02B006/10 G02B006/22 H04B010/12 | | Аналоги изобретения: | US, 4715679, 29.12.1987. УНГЕР Х.Г. Планарные и волоконные оптические волноводы. - М.: Мир, 1980, г.7.2. ГРОДНЕВ И.И. и др. Линии связи. - М.: Радио и связь, 1988, с.203-205, 522-533. АДАМС М. Введение в теорию оптических волноводов. - М.: Мир, 1984, с.359, 389. EP, 689068 A1, 27.12.1995. US, 4852968, 01.08.1989. US, 4755022, 05.07.1988. JP, 62165608 A2, 22.07.1988. US, 5111334 A, 05.05.1992. |
| Имя заявителя: | КОРНИНГ ИНКОРПОРЕЙТЕД (US) | | Изобретатели: | ЛЮ Янминг (US) | | Патентообладатели: | КОРНИНГ ИНКОРПОРЕЙТЕД (US) | | Номер конвенционной заявки: | 60/006,561 | | Страна приоритета: | US | | Патентный поверенный: | Поликарпов Александр Викторович |
Реферат | |

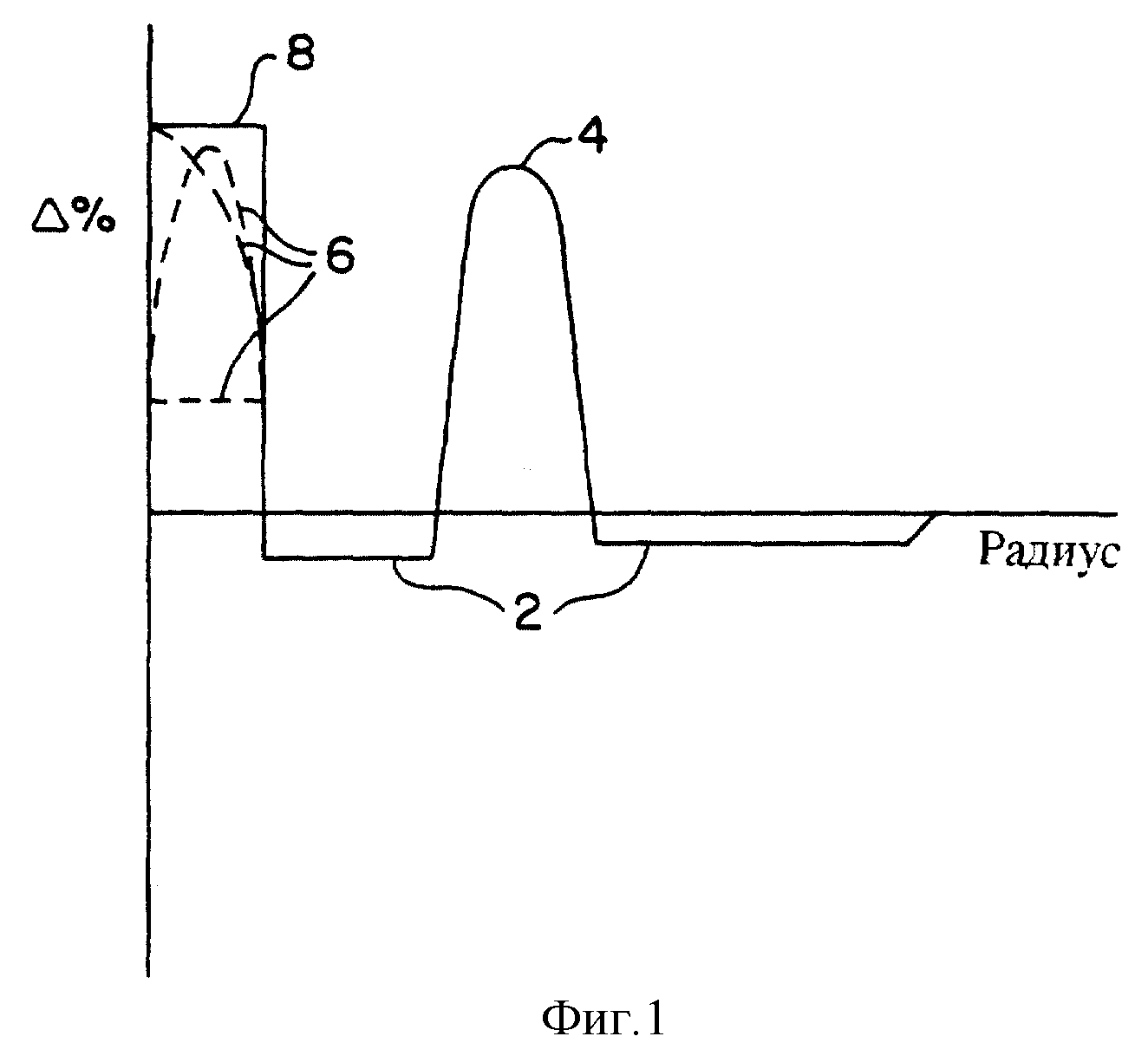

Одномодовое оптическое волноводное волокно (OOВ) имеет рабочее окно на длине волны 1550 нм и содержит область сердцевины, имеющую профиль показателя преломления, включающий по меньшей мере три участка, и слой оболочки, имеющий профиль показателя преломления, причем показатель преломления по меньшей мере части указанного профиля области сердцевины больше показателя преломления по меньшей мере части указанного профиля слоя оболочки, и по меньшей мере один участок указанного профиля сердцевины имеет минимальный показатель преломления, меньший, чем минимальный показатель преломления указанного слоя оболочки. В одном варианте выполнения OOВ имеет эффективную площадь больше примерно 90 мкм2 в рабочем окне на длине волны 1550 нм и отношение эффективной площади к площади поля моды больше примерно 1,3, в другом варианте OOВ имеет бимодальную характеристику интенсивности электрического поля, умноженной на радиус. Технический результат заключается в создании ОВВ, работоспособность которого при изгибе сравнима с работоспособностью обычного ОВВ со ступенчатым показателем преломления; уменьшении нежелательных нелинейных волноводных эффектов. 2 с. и 14 з.п. ф-лы, 11 ил., 1 табл.
|
