Реферат

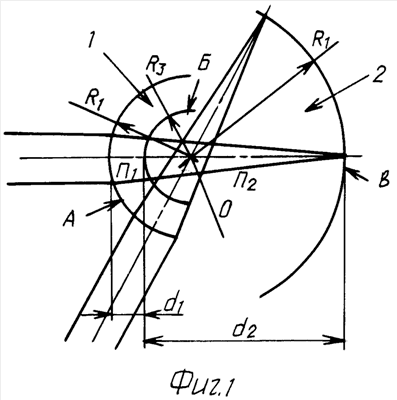

Изобретение может быть использовано при проектировании оптико-электронных систем с высокоточной пространственной ориентацией. Световозвращающий элемент выполнен в виде двояковыпуклой составной линзы, включающей две линзы, соединенные между собой по сферической поверхности с радиусом кривизны R3. Центры кривизны поверхностей линзы совпадают. Радиус кривизны R3 выбирается из условия (R1-S1)3<0 или 031, где S1 - расстояние до плоскости Гаусса первой поверхности первой линзы; R1 - радиус кривизны первой поверхности. Толщина первой линзы d1 равна разности R1 и R3. Толщина второй линзы d2 определяется из выражения: d2=S±, где - поправка, величина которой выбирается из условия обеспечения коррекции волновой аберрации широкого пучка излучения. Радиус кривизны второй поверхности второй линзы R2 равен разности R3 и d2. Показатели преломления материалов линз выбираются так, что показатель преломления материала той линзы, у которой знаки радиусов кривизны поверхностей совпадают, больше показателя преломления материала линзы, у которой знаки радиусов кривизны поверхностей противоположны. Технический результат - увеличение дальности действия световозвращающего элемента в широком интервале углов световозвращения за счет повышения осевой силы света и уменьшения угловой расходимости отраженного в обратном направлении излучения, в том числе лазерного. 1 з.п. ф-лы, 2 ил., 3 табл.
