| ОСВЕТИТЕЛЬНАЯ СИСТЕМА |  |
Номер публикации патента: 2179734 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G02B019/00 | | Аналоги изобретения: | US 5046837 А, 10.09.1991. ЕР 0417039 A1, 13.03.1996. WO 96/41224 A1, 19.12.1996. US 3457401 А, 22.07.1969. US 5765943 А, 16.06.1998. SU 205334 А, 10.01.1968. US 4002406 А, 11.01.1977. |
| Имя заявителя: | Открытое акционерное общество "Загорский оптико-механический завод" | | Изобретатели: | Булейшвили М.Я.
Фроимсон И.М.
Коротков В.В. | | Патентообладатели: | Открытое акционерное общество "Загорский оптико-механический завод" |
Реферат | |

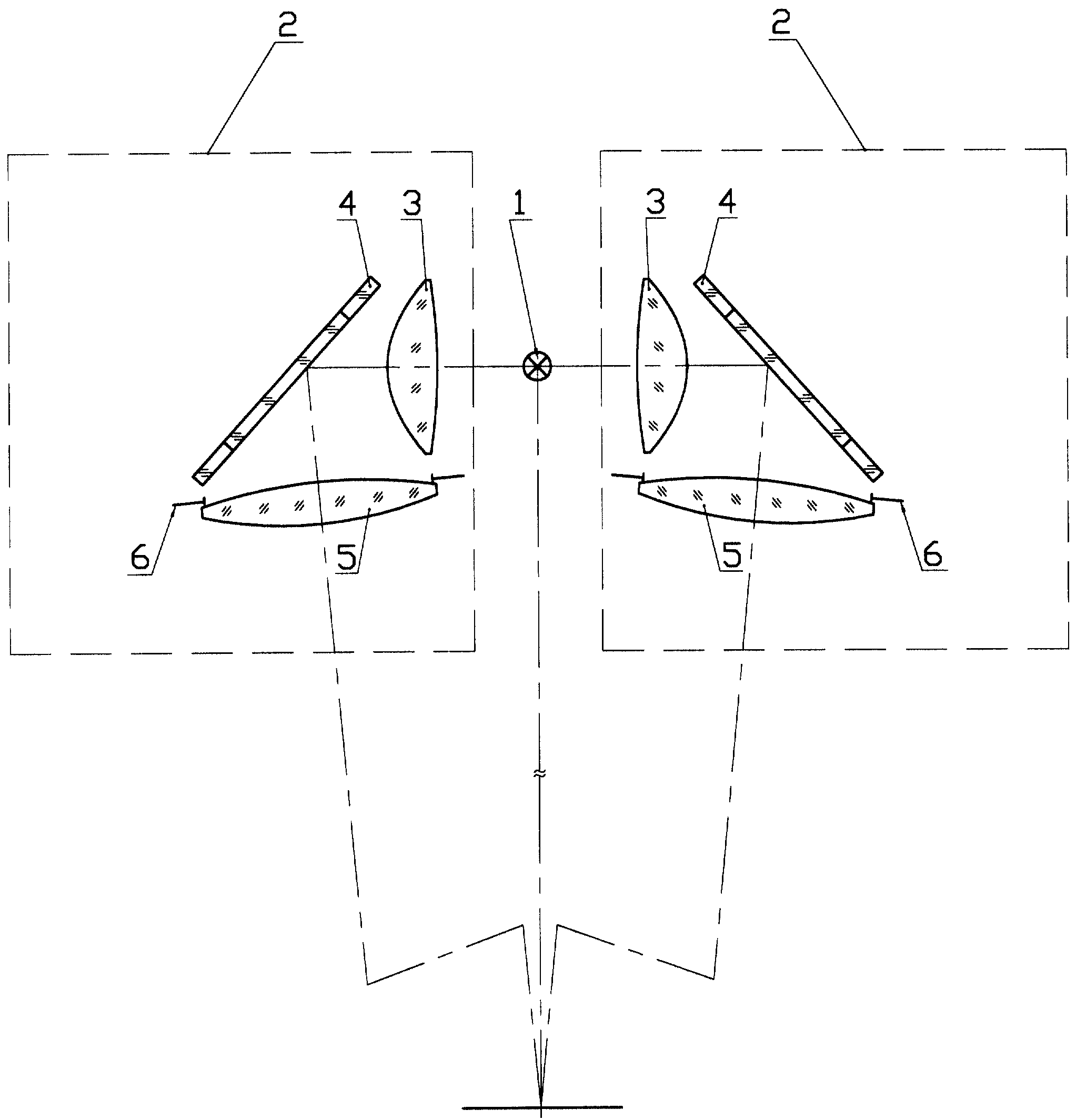

Осветительная система содержит по крайней мере две расположенные симметрично относительно источника излучения светооптические системы, каждая из которых состоит из двухкомпонентного конденсора и оптического дефлектора. Первый компонент конденсора выполнен в виде однолинзового коллектора с параболоидальной поверхностью. Второй компонент конденсора выполнен в виде положительной линзы. При этом выполняются указанные в формуле изобретения соотношения между фокусными расстояниями конденсора, первого и второго компонентов и расстоянием между первым и вторым компонентами. Оптический дефлектор может быть установлен между первым и вторым компонентами конденсора. Оптический дефлектор может быть выполнен в виде интерференционного зеркала или призмы полного внутреннего отражения. Для придания пучку лучей формы, отличной от круглой, на втором компоненте может быть установлена диафрагма. Обеспечивается собирание светового пучка от источника в телесном угле больше π. 4 з.п. ф-лы, 1 ил.
|
