| ОБЪЕКТИВ С ВЫНЕСЕННЫМ ВХОДНЫМ ЗРАЧКОМ |  |
Номер публикации патента: 2172970 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G02B013/18 G02B009/60 G02B011/30 | | Аналоги изобретения: | RU 93001320 A1, 27.02.1995. US 4776681 A, 11.10.1988. US 4792217 A, 20.12.1988. US 5321551 A, 14.06.1994. RU 2037851 C1, 19.06.1995. |
| Имя заявителя: | Федеральный Научно-производственный центр "Научно-исследовательский институт комплексных испытаний оптико-электронных приборов и систем ВНЦ "ГОИ им. С.И. Вавилова" | | Изобретатели: | Потапова Н.И.
Цветков А.Д. | | Патентообладатели: | Федеральный Научно-производственный центр "Научно-исследовательский институт комплексных испытаний оптико-электронных приборов и систем ВНЦ "ГОИ им. С.И. Вавилова" |
Реферат | |

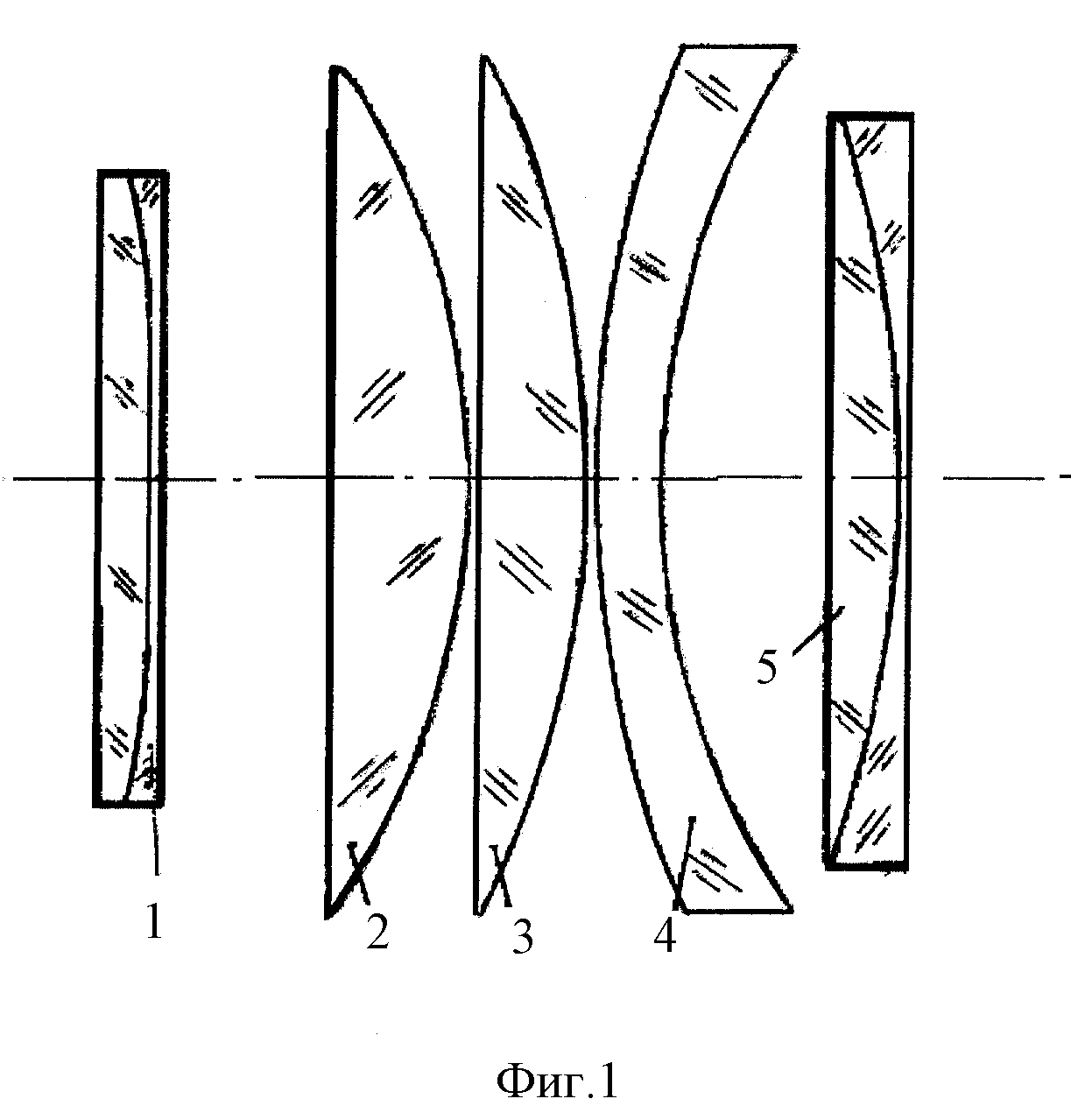

Объектив включает первый компонент, выполненный в виде плоскопараллельной пластины, являющейся афокальным коррекционным элементом, второй и третий - в виде плосковыпуклых линз, повернутых плоской стороной к входному зрачку, четвертый - в виде отрицательного мениска, и пятый компонент, выполненный в виде плоскопараллельной пластины, являющейся полевым коррекционным элементом. Оба коррекционных элемента выполнены из двух стекол с разными показателями преломления и с асферической границей их соединения. Обеспечивается увеличение углового поля зрения объектива при высоком относительном отверстии, а также уменьшение толщины объектива по оси и улучшение коррекции сферической, хроматической и полевых аберраций. 3 ил.
|
