УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЭЛЕКТРИЧЕСКОЙ ПРОВОДИМОСТИ АТМОСФЕРЫ

Номер публикации патента: 2397515

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009129254/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01W001/16   G01R029/12
Аналоги изобретения: РД 52.04.168-2001 Наблюдения за атмосферным электричеством. Дата введения 01.06.2002 [найдено 22.03.2010]. Найдено из Интернет: <URL: http://www.mostgost.ru/gost_preview/pd/pd_5204168-2001/pg-1.html>. SU 558241 A1, 15.05.1977. SU 1479897 A1, 15.05.1989. SU 1749879 A1, 23.07.1992.

Имя заявителя: Учреждение Российской академии наук Институт физики Земли им. О.Ю. Шмидта РАН (ИФЗ РАН) (RU)
Изобретатели: Анисимов Сергей Васильевич (RU)
Патентообладатели: Учреждение Российской академии наук Институт физики Земли им. О.Ю. Шмидта РАН (ИФЗ РАН) (RU)

Реферат

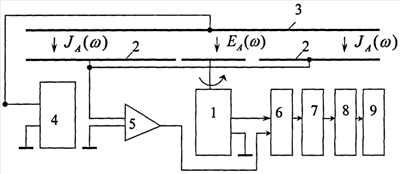

Изобретение относится к области атмосферного электричества и может быть использовано для определения электрической проводимости атмосферы при аэрофизических, геофизических, электрохимических, метеорологических, биологических и других исследованиях. Сущность: устройство включает измерительную пластину с отверстием в центральной части, а также дополнительную пластину, расположенную над измерительной пластиной параллельно ей. Расстояние между пластинами обратно пропорционально величине напряженности переменного поля, создаваемого генератором инфранизких частот, соединенным с дополнительной пластиной. В отверстии измерительной пластины установлен электростатический флюксметр с возможностью вращения. Также в схему устройства включены усилитель сигналов, блок измерителя разности фаз, блок тригонометрической функции котангенса разности фаз, масштабный усилитель, блок регистрации. Усилитель сигналов подключен к измерительной пластине и к первому входу блока измерителя разности фаз. Ко второму входу блока измерителя разности фаз подключен электростатический флюксметр. Выход блока измерителя разности фаз соединен с входом блока тригонометрической функции котангенса разности фаз, выход которого соединен с входом масштабного усилителя. Выход масштабного усилителя соединен с входом блока регистрации. Технический результат: повышение точности измерений за счет создания сигналов плотности вертикального аэроэлектрического тока и напряженности переменного аэроэлектрического поля, исключения влияния неламинарности потока между пластинами и шумов электростатического флюксметра. 1 з.п. ф-лы, 1 ил.
