СИСТЕМА ИЗМЕРЕНИЙ ЦЕНТРА ОЖИДАЕМОГО СЕЙСМИЧЕСКОГО УДАРА

Номер публикации патента: 2426155

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010112672/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01V009/00
Аналоги изобретения: RU 2270465 C1, 20.02.2006. RU 2170446 C1, 10.07.2001. RU 2120647 C1, 20.10.1998. JP 2003156568 A, 30.05.2003.

Имя заявителя: Государственное учреждение "Научный центр проблем аэрокосмического мониторинга" (ЦПАМ "АЭРОКОСМОС") (RU),
Государственное образовательное учреждение высшего профессионального образования Московский государственный университет леса (RU)
Изобретатели: Бондур Валерий Григорьевич (RU)
Цидилина Марина Николаевна (RU)
Гапонова Мария Владимировна (RU)
Давыдов Вячеслав Федорович (RU)
Запруднов Вячеслав Ильич (RU)
Патентообладатели: Государственное учреждение "Научный центр проблем аэрокосмического мониторинга" (ЦПАМ "АЭРОКОСМОС") (RU)
Государственное образовательное учреждение высшего профессионального образования Московский государственный университет леса (RU)

Реферат

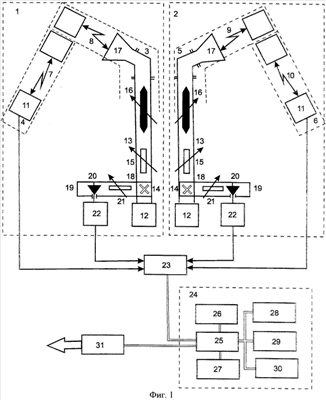

Изобретение относится к области сейсмологии и может быть использовано для прогнозирования землетрясений. Сущность: система содержит два разнесенных в пространстве пеленгатора (1, 2). Каждый из пеленгаторов выполнен на двух парах автодинных измерителей (3, 4 и 5, 6), связанных между собой радиоканалами (7, 8 и 9, 10) взаимной синхронизации. Каждая из пар измерителей размещена на ортогональных базах и образует прямоугольную систему координат. Относительно друг друга прямоугольные системы координат пеленгаторов повернуты на острый угол. Каждый из измерителей пары (11) содержит СВЧ автогенератор (12) в режиме затягивания частоты, волноводный тракт (13). В волноводном тракте размещены направленный ответвитель (14), аттенюатор (15), фазовращатель (16), рупорная антенна (17). К направленному ответвителю подключена короткозамкнутая на конце волноводная секция (18), образующая объемный резонатор (19), нагруженный на частотный детектор (20). Амплитуда сигнала в волноводной секции регулируется аттенюатором (21). К выходу частотного детектора подключены аналого-цифровой преобразователь (22) и устройство ввода (23) сигнала в компьютер (24). Технический результат: повышение точности результатов. 7 ил.
