RU 2199135 С1, 20.02.2003. RU 2092875 С1, 10.10.1997. SU 930193 А1, 23.05.1982. SU 960701 А1, 23.01.1982. US 7382135 В2, 03.06.2008. US 6556015 В1, 29.04.2003. US 4472684 А, 18.09.1984. КОСОЛАПОВ А.Ф. и др. О методе индукционной пластово-трещинной наклонометрии. НТВ «Каротажник», Тверь, АИС, 2003, вып.113, с.117-128.
Имя заявителя:
Королев Владимир Алексеевич (RU), Сугак Владимир Михайлович (RU)
Изобретатели:
Королев Владимир Алексеевич (RU) Сугак Владимир Михайлович (RU)
Патентообладатели:
Королев Владимир Алексеевич (RU) Сугак Владимир Михайлович (RU)
Реферат

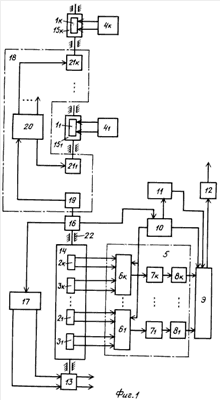

Изобретение относится к геофизике и может использоваться для трехмерных (3D) измерений электрических параметров горных пород: вдоль скважины, в радиальном и азимутальном направлениях. Сущность: устройство содержит k вращающихся трехэлементных разноглубинных зондов, каждый из которых состоит из генераторной, ближней и дальней приемных катушек, k генераторов рабочих частот, k-канальный усилительно-преобразовательный блок, блок обработки информации, блок управления, блок пространственной ориентации, блок телеметрии, электропривод, приемный электроизоляционный стержень с размещенными на нем приемными катушками, lk генераторных электроизоляционных стержней с размещенными на них генераторными катушками, датчик угловой скорости вращения приемного стержня, стабилизатор его частоты вращения и блок синхронизации. Блок синхронизации включает датчик положения приемных катушек, формирователь сигналов управления и lk исполнительных устройств. Магнитные моменты генераторных и приемных катушек перпендикулярны осям зондов. Вал электропривода механически связан с приемным электроизоляционным стержнем. Валы lk исполнительных устройств блока синхронизации механически связаны с lk генераторными стержнями соответственно. Технический результат: повышение достоверности скважинных измерений и расширение функциональных возможностей. 4 з.п. ф-лы, 14 ил.
