RU 2230343 C2, 10.06.2004. RU 2278236 C1, 20.06.2006. RU 2313668 C1, 27.12.2007. WO 03/076969 A2, 08.09.2003. WO 2006/096456 A1, 14.09.2006.
Имя заявителя:
Общество с ограниченной ответственностью ООО "ПетроТул" (RU)
Изобретатели:
Теплухин Владимир Клавдиевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью ООО "ПетроТул" (RU)
Реферат

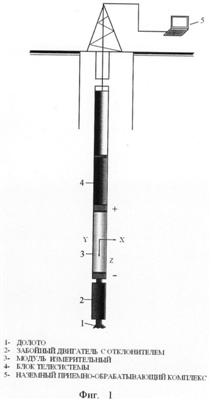

Изобретение относится к геофизическим исследованиям в скважинах, бурящихся на нефть и газ. Технический результат: повышение эффективности геонавигации горизонтальных скважин в пластах коллекторов малой мощности, а также в непосредственной близости от кровли нефтяного или нефтегазового коллектора. Сущность: способ основан на возбуждении импульсного электромагнитного поля и измерении магнитных полей вихревых токов в породах. Возбуждение электромагнитного поля осуществляется с помощью электрического диполя, питаемого импульсным разнополярным током. Измерения магнитных полей вихревых токов проводят в период паузы между импульсами тока малогабаритными индуктивными датчиками, ориентированными в трех ортогональных направлениях. По анализу кривых спада магнитных полей вихревых токов формируют команды на управление положением отклонителя бурильного инструмента. Устройство содержит долото, забойный двигатель с ориентатором и отклонителем, измерительный модуль. Измерительный модуль выполнен в виде немагнитной высокопрочной трубы с расположенными на концах питающими электродами, жестко соединенной с бурильными трубами и представляющей собой электрический диполь, питаемый импульсным разнополярным током. Измерительный модуль содержит малогабаритные индуктивные датчики, расположенные в теле трубы. 2 н.п. ф-лы, 4 ил.
