RU 2284555 C1, 27.09.2006. RU 2301431 C2, 20.06.2007. US 4617518, 14.10.1986. US 7126338 B2, 24.10.2006.
Имя заявителя:
Рыхлинская Екатерина Николаевна (RU)
Изобретатели:
Рыхлинская Екатерина Николаевна (RU) Давыдычева Софья Николаевна (RU)
Патентообладатели:
Рыхлинская Екатерина Николаевна (RU)
Реферат

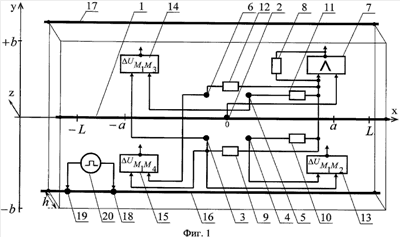

Изобретение относится к морской геоэлектроразведке с использованием контролируемых искусственных источников электромагнитного поля. Сущность: при помощи дипольного источника возбуждают электромагнитное поле в толще исследуемой среды, посылая в нее прямоугольные импульсы тока с паузами между ними. В течение импульса тока вдоль профиля проводят геометрическое зондирование, в течение паузы - зондирование на переходных процессах. Измерения проводят при помощи зафиксированной на морском дне измерительной установки, состоящей из пяти электродов: центрального и расположенных вокруг него четырех по вершинам квадрата, две противоположные стороны которого параллельны оси профиля. В период пропускания тока и в паузах между импульсами тока измеряют вторую разность электрических потенциалов между внешними электродами и центральным, а также первые разности электрических потенциалов между тремя парами внешних электродов. При прохождении дипольного источника через разные точки обеспечивают эквипотенциальность замкнутой линии, проходящей через четыре внешних электрода измерительной установки и, тем самым, исключают внутри этой линии горизонтальную составляющую плотности тока в каждой точке зондирования. Из значений измеренных разностей электрических потенциалов рассчитывают три множества нормированных интерпретируемых электрических параметров, которые не подвержены боковому влиянию трехмерных геологических неоднородностей, находящихся вне точки зондирования. С использованием полученных параметров находят модель среды и строят временные разрезы этой модели по электропроводности элементов среды, коэффициенту вызванной поляризации и постоянной времени спада разности потенциалов вызванной поляризации. Технический результат: исключение искажающего бокового влияния на результаты зондирования, позволяющее при больших глубинах моря находить и с высокой контрастностью оконтуривать скопления углеводородов. 3 з.п. ф-лы, 6 ил.
