RU 2242772 C2, 20.12.2004. SU 1276969 A1, 15.12.1986. SU 938234 A1, 23.06.1982. US 6140817 A, 31.10.2000. US 5796252 A, 18.08.1998.
Имя заявителя:
Общество с ограниченной ответственностью "Нефтегазгеофизика" (RU)
Изобретатели:
Митюшин Евгений Михайлович (RU) Сошин Сергей Сергеевич (RU) Хаматдинов Рафис Такиевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Нефтегазгеофизика" (RU)
Реферат

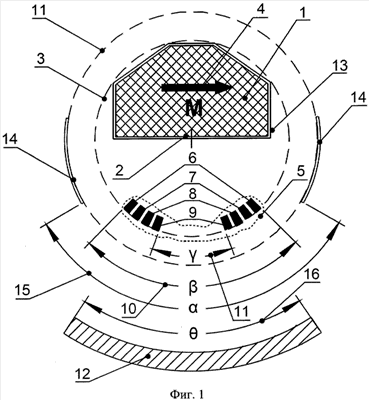

Использование: для ядерно-магнитного каротажа нефтяных и газовых скважин. Сущность: заключается в том, что осуществляют генерирование в основном плоскопараллельного дипольного статического поля вблизи скважины с помощью, по крайней мере, одного удлиненного магнита, выполненного из проводящего редкоземельного материала, с направлением намагничивания, проходящим перпендикулярно продольной оси магнита, и также осуществляют генерирование плоскопараллельного дипольного радиочастотного поля с помощью радиочастотной катушки, витки которой лежат в плоскостях, параллельных плоскости намагниченности магнита, но сдвинуты от оси магнита по направлению, перпендикулярному вышеупомянутой оси и направлению намагниченности магнита, причем статическое поле определяет прилегающую к радиочастотной катушке дугообразную зону исследований вблизи скважины, где значения напряженности статического поля и частота радиочастотного поля удовлетворяют условиям возникновения ядерно-магнитного резонанса, и компонента радиочастотного поля, ортогональная к статическому полю, является в основном однородной, после чего в результате возбуждения ядер водорода производят прием сигналов ядерно-магнитного резонанса в основном от дугообразной зоны исследования, при этом дополнительно с помощью короткозамкнутых витков, изготовленных из высокопроводящего материала, генерируют одно или несколько квадрупольных радиочастотных полей, направленных таким образом, что в дугообразной зоне исследования они складываются с дипольным полем радиочастотной катушки, а в области, противоположной дугообразной зоне исследования, в том числе в области магнита и в области, находящейся за магнитом, компенсируют дипольное радиочастотное поле. Технический результат: компенсация радиочастотного поля в проводящем магните и буровом растворе скважины. 2 н. и 3 з.п. ф-лы, 7 ил.
