Беляков Николай Викторович (RU), Пантилеев Сергей Петрович (RU)
Изобретатели:
Беляков Николай Викторович (RU) Пантилеев Сергей Петрович (RU)
Патентообладатели:
Беляков Николай Викторович (RU) Пантилеев Сергей Петрович (RU)
Реферат

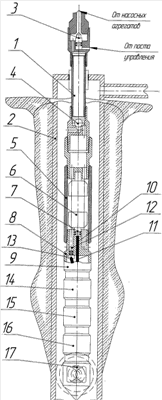

Изобретение относится к устройствам для генерирования сейсмической энергии и может быть использовано для вертикального сейсмического профилирования и межскважинного просвечивания. Сущность: устройство содержит скважинный прибор, включающий последовательно соединенные зарядно-управляемый блок, конденсаторный накопитель энергии, разрядный коммутатор и электрогидравлический излучатель. На верхнем корпусе отсека пуска зарядно-управляемого блока закреплен турбогенератор. В осевом отверстии корпуса отсека пуска зарядно-управляемого блока герметично закреплен статор турбогенератора вместе со своими силовыми клеммами. Также в корпусе зарядно-управляемого блока выполнено смещенное осевое отверстие. В указанное отверстие герметично установлен датчик, воспринимающий команды, которые поступают по гидравлическому каналу от пульсатора. Пульсатор установлен на верхней трубе колонны и управляется с поста управления. Над турбогенератором закреплен клапан обратной промывки, перекрывающий поток рабочей жидкости из колонны в скважину и открывающий обратный поток. Устройство крепится внизу колонны труб. Технический результат - возможность генерирования сейсмических колебаний в сильно наклоненных и горизонтальных участках скважин. 1 ил.
