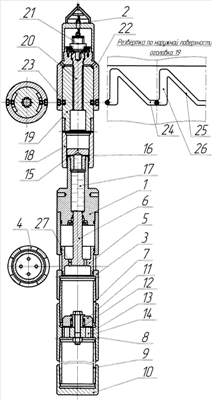

СКВАЖИННЫЙ ИМПЛОЗИВНЫЙ ИСТОЧНИК СЕЙСМИЧЕСКИХ КОЛЕБАНИЙ

Номер публикации патента: 2390802

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008146896/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01V001/135
Аналоги изобретения: SU 1599821 A1, 15.10.1990. SU 1778729 A1, 30.11.1992. SU 1392526 A1, 30.04.1988. DE 3701039 A1, 14.04.1988. US 4739857 A, 26.04.1988.

Имя заявителя: Беляков Николай Викторович (RU),
Пантилеев Сергей Петрович (RU)
Изобретатели: Беляков Николай Викторович (RU)
Пантилеев Сергей Петрович (RU)
Патентообладатели: Беляков Николай Викторович (RU)
Пантилеев Сергей Петрович (RU)

Реферат


Предложенное изобретение относится к средствам возбуждения сейсмических волн. Технический результат от реализации данного изобретения заключается в достижении максимальной мощности сейсмического импульса при автоматическом процессе закрытия окон и подготовке к следующему пуску при упрощении конструкции источника и его управления. Предложенный скважинный источник сейсмических импульсов содержит корпус, кабельный электроввод, мотор-редуктор, силовозбудитель в виде камеры с окнами в корпусе, дифференциальный поршень с плунжером возвратно-поступательного движения, причем внутренняя полость корпуса, куда входит уплотненный плунжер, заполнена маслом и сверху закрыта хвостовиком, а во внутренней перегородке поршня выполнены дренажные осевые отверстия; на хвостовик и корпус установлен с возможностью возвратно-поступательного движения ползун, выполненный в виде двухступенчатой втулки; полость, образованная ползуном, хвостовиком и корпусом, заполнена маслом и соединена с внутренней полостью корпуса через радиальные отверстия в хвостовике; к ползуну сверху жестко крепится оголовок, на наружной поверхности которого выполнен желоб, по которому катаются ролики, закрепленные в поворотном корпусе; оголовок по подвижному шлицевому соединению сопряжен с сердечником, который жестко на шпонке крепится на валу мотор-редуктора; камера в нижней части через муфту соединена с ресивером, причем в муфте установлен подпружиненный затвор с возможностью в своем крайнем нижнем положении перекрывать осевые отверстия в муфте, соединяющие камеру и ресивер; также в соединительной муфте выполнено дренажное отверстие. 1 ил.
