RU 2298814 C1, 10.05.2007. SU 1239664 A1, 23.06.1986. SU 1518815 A1, 30.10.1989. RU 2231032 C1, 20.06.2004. RU 2307332 C1, 27.09.2007. US 4405231 A, 20.09.1983.
Имя заявителя:
Учреждение Российской академии наук Институт физики Земли им. О.Ю.Шмидта РАН (ИФЗ РАН) (RU)
Изобретатели:
Гриднев Дмитрий Григорьевич (RU) Долов Спартак Муазинович (RU) Дударов Залим Исламович (RU) Каширгова Рузана Рамазановна (RU) Собисевич Алексей Леонидович (RU)
Патентообладатели:
Учреждение Российской академии наук Институт физики Земли им. О.Ю.Шмидта РАН (ИФЗ РАН) (RU)
Реферат

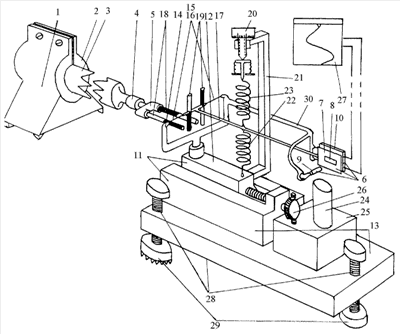

Изобретение относится к области геофизического приборостроения и может быть использовано для измерения деформаций земной поверхности. Сущность: деформограф состоит из следующих конструктивных элементов: станины с разрезной втулкой; штанги, один конец которой закреплен в разрезной втулке, а другой связан с цанговым зажимом; фотоэлектрического преобразователя, выполненного в виде металлического экрана с прямоугольным отверстием по центру, с одной стороны которого симметрично отверстию расположен светодиод, а с другой - дифференциальный фотоэлемент; устройства типа «ласточкин хвост» с подвижной и неподвижной частями; реверсивного двигателя с редуктором; регистратора. На подвижной части устройства типа «ласточкин хвост» установлена монтажная рамка. На двух горизонтально расположенных упругих нитях монтажной рамки подвешен горизонтально и параллельно оси штанги рычаг. На свободном конце рычага закреплен экран фотоэлектрического преобразователя. Параллельно оси штанги на цанговом зажиме посредством технологического стержня закреплена первая пара цилиндрических постоянных магнитов. Перпендикулярно оси штанги и симметрично относительно нитей на упругих нитях монтажной рамки закреплена вторая пара магнитов. Магниты каждой пары выполнены с одинаковыми моментами и развернутыми относительно друг друга на 180° одноименными полюсами. Свободные концы первой пары магнитов расположены против концов второй пары магнитов, имеющих ту же полярность. На подвижной части устройства типа «ласточкин хвост» посредством кронштейна закреплено микрометрическое отсчетное устройство. Также деформограф оснащен двумя соосно установленными пружинами, одни концы которых соединены с рычагом, а другие концы - с устройством типа «ласточкин хвост» и микрометрическим отсчетным устройством соответственно. Упругие моменты пружин равны и направлены противоположно друг другу. Технический результат: повышение точности измерений. 1 ил.
