WO 9609560 A1, 28.03.1996. RU 82871 U1, 10.05.2009. RU 2140092 C1, 20.10.1999. JP 2005208057 A, 04.08.2005.
Имя заявителя:
Государственное научное учреждение "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" (ГНУ ЦНИИ РТК) (RU)
Изобретатели:
Лапин Олег Евгеньевич (RU) Власенко Андрей Николаевич (RU) Демченков Владимир Павлович (RU) Первишко Александр Фёдорович (RU)
Патентообладатели:
Государственное научное учреждение "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" (ГНУ ЦНИИ РТК) (RU)
Реферат

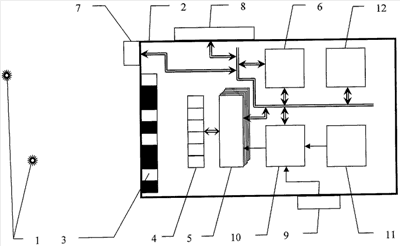

Изобретение относится к области ядерного приборостроения и может быть использовано при радиационном мониторинге в качестве средства визуализации источников гамма-излучения. Устройство содержит кодирующую маску, матрицу детекторов, видеокамеру и блок электроники, микроЭВМ, дисплей и пульт управления. Матрица детекторов выполнена в виде набора идентичных линеек, на которых в качестве чувствительных элементов установлены счетчики Гейгера-Мюллера СБМ21 по равному количеству счетчиков в каждой линейке. Блок электроники содержит блок контроллеров, преобразователь высоковольтный, блок аккумуляторов, модуль согласования, связанные общей информационной внутрисистемной CAN-магистралью. Матрица детекторов связана с блоком контроллеров, состоящим из набора идентичных контроллеров, каждый контроллер связан с соответствующей линейкой матрицы. Вход блока контроллера подключен к выходу преобразователя высоковольтного, а его выход - на CAN-магистраль, входы преобразователя высоковольтного связаны с выходом блока аккумуляторов и с выходом пульта управления, выход видеокамеры и вход дисплея через модуль согласования связаны с микроЭВМ, причем все модули устройства размещены в одном корпусе. Технический результат - расширение диапазона измерений. 1 ил.
