СПОСОБ ОРИЕНТАЦИИ ПОЛЯ ЗРЕНИЯ СИСТЕМЫ ОБЗОРА

Номер публикации патента: 2183023

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000111418/09		Получить полное описание патента

Реферат

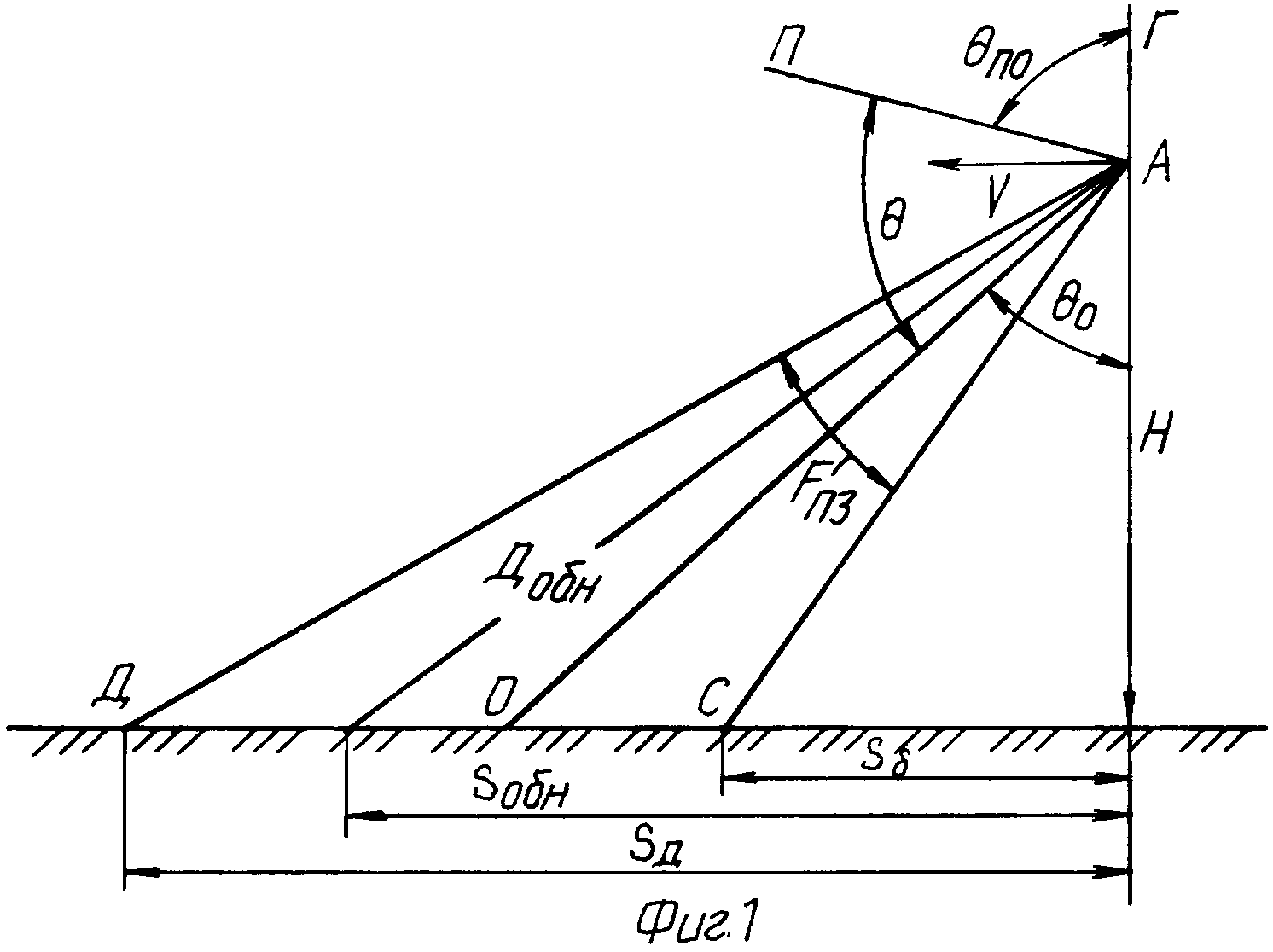

Изобретение относится к способам ориентации в вертикальной плоскости (ВП) поля зрения (ПЗ) систем обзора (СО), устанавливаемых на дистанционно пилотируемых летательных аппаратах (ДПЛА). Целью изобретения является исключение возможности появления на ДПЛА ошибки в требуемом значении угла ориентации ПЗ СО в ВП. Это достигается тем, что в вычислитель (В), установленный на ДПЛА, предварительно вводят и запоминают значения ширины Fпз ПЗ СО в ВП, максимальной дальности Добн обнаружения наземного объекта (НО) оператором наземного пункта управления (НПУ), получающего информацию от СО, и шага d&thetas;o изменения угла, в процессе полета ДПЛА на нем измеряют текущие значения скорости V и высоты Н его полета над земной поверхностью, угла &thetas;пo ориентации его продольной оси (ПО) относительно оси гировертикали (ГВ) и угла &thetas; ориентации СO относительно ПО, вводят эти измеренные значения в В, где с использованием значений Fпз, Добн, d&thetas;o, Н, V, &thetas;пo и &thetas; вычисляют текущее &thetas;o значение угла ориентации ПЗ СО относительно оси ГВ и оптимальное требуемое &thetas;оптр значение этого угла, сравнивают значения &thetas;o и &thetas;оптр и поворачивают СО в ВП до совпадения значения &thetas;o с значением &thetas;оптр. 2 табл., 2 ил.
