RU 2229226 С1, 27.05.2004. SU 379243 A1, 20.04.1973. RU 75060 U1, 20.07.2008. RU 2133047 C1, 10.07.1999. RU 98087 U1, 26.06.2002. GB 2370355 A, 26.06.2002. GB 1011509 A, 01.12.1965.
Имя заявителя:
РОССИЙСКАЯ ФЕДЕРАЦИЯ, ОТ ИМЕНИ КОТОРОЙ ВЫСТУПАЕТ МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ (RU)
Изобретатели:
Лекомцев Владимир Митрофанович (RU) Титаренко Дмитрий Валерьевич (RU) Швед Андрей Петрович (RU)
Патентообладатели:
РОССИЙСКАЯ ФЕДЕРАЦИЯ, ОТ ИМЕНИ КОТОРОЙ ВЫСТУПАЕТ МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ (RU)
Реферат

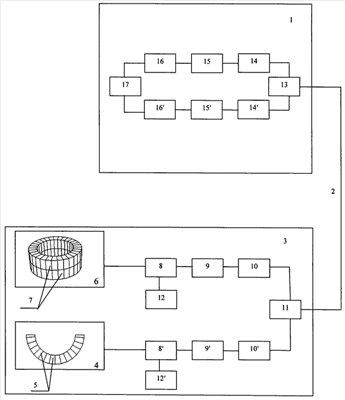

Изобретение относится к рыбопромысловой технике и может быть использовано на судах рыбопромыслового и научно-исследовательского флота для поиска и обнаружения рыбы и других объектов лова. Техническим результатом изобретения является повышение эффективности. Устройство содержит надводный модуль 1, расположенный на буксирующем судне, линию связи 2 и закрепленный на верхней подборе трала подводный модуль 3, который включает гидроакустическую антенну вертикального обзора 4, выполненную в форме полуокружности из набора приемо-излучающих элементов 5, гидроакустическую антенну горизонтального обзора 6, выполненную в форме по меньшей мере двух горизонтальных рядов приемо-излучающих элементов 7, обе гидроакустические антенны 4 и 6 вместе с излучающе-приемным трактом размещены в одном герметичном корпусе, Излучающе-приемный тракт 3 подводного модуля содержит блоки переключения режимов 8 и 8', многоканальные усилители эхосигналов 9 и 9', аналого-цифровые преобразователи 10 и 10', а также блок коммутации сигналов линии связи 11 и генераторов излучаемых сигналов 12 и 12'. Надводный модуль 1 включает блок коммутации сигналов линии связи 13, формирователи характеристик направленности гидроакустических антенн 14 и 14', блоки корреляционной обработки сигналов 15 и 15' и квадратичные детекторы 16 и 16' соединены с входами блока обработки и отображения принятой акустической информации 17. 2 з.п. ф-лы, 1 ил.
