ПЕЛЕНГАТОР ГИДРОАКУСТИЧЕСКОЙ НАВИГАЦИОННОЙ СИСТЕМЫ С УЛЬТРАКОРОТКОЙ БАЗОЙ

Номер публикации патента: 2179730

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000118724/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01S003/808   G01S015/06
Аналоги изобретения: КАСАТКИН Б.А. Оценка погрешности УКБ-пеленгатора с круговой базой. В сб. Морские технологии. Вып. 1. - Владивосток : Дальнаука, 1996, с. 69-73. US 4330876, 18.05.1982. US 5745078 A, 28.04.1998. RU 2062482 C1, 20.06.1996.

Имя заявителя: Государственное учреждение Институт проблем морских технологий Дальневосточного отделения РАН
Изобретатели: Матвиенко Ю.В.
Кулинченко С.И.
Нургалиев Р.Ф.
Макаров В.Н.
Рылов Р.Н.
Касаткин Б.А.
Патентообладатели: Государственное учреждение Институт проблем морских технологий Дальневосточного отделения РАН

Реферат

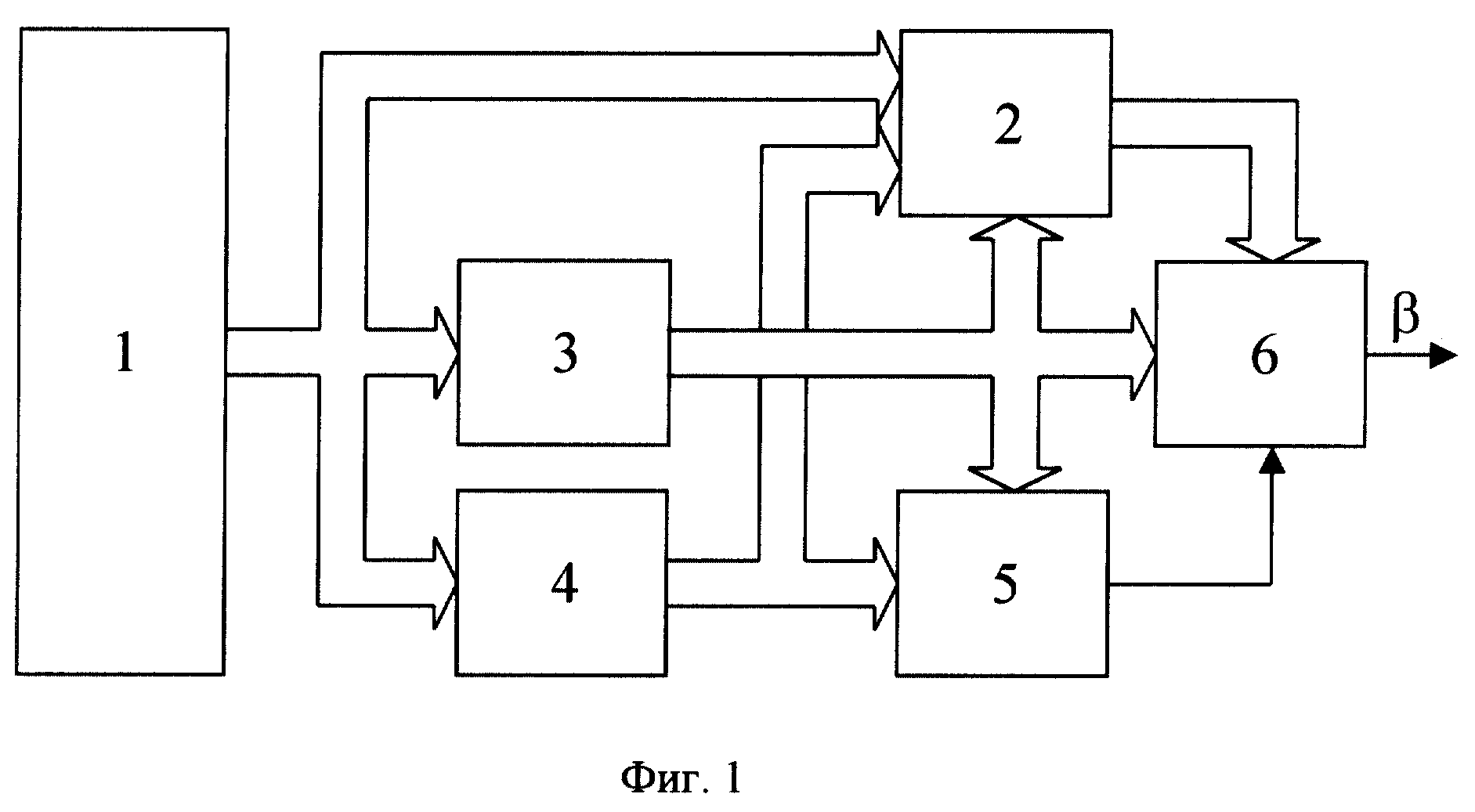

Изобретение относится к средствам подводной навигации и может быть использовано в составе ультракороткобазисных гидроакустических навигационных систем повышенной точности для обеспечения работы автономных и привязных необитаемых подводных аппаратов или других подводных технических средств. Пеленгатор гидроакустической навигационной системы с ультракороткой базой содержит антенну с круговой базой с эквидистантно размещенными на ней N приемными элементами, N-канальный измеритель фазы, N-канальный измеритель амплитуды, вычислитель, N-канальный измеритель отношения сигнал-шум, блок фазирования и вычислитель пеленга. N-канальные измерители образуют измеритель параметров сигнала. Вход блока фазирования соединен с N-канальными измерителями фазы и амплитуды, а выход блока фазирования - с третьим входом вычислителя пеленга. Первый N-канальный вход вычислителя пеленга соединен с выходом N-канального измерителя фазы, а второй N-канальный вход - с выходом N-канального измерителя отношения сигнал-шум. Расстояние между приемными элементами антенны выбирается из диапазона 0,5 - 3 длин волн навигационной частоты. В качестве начальной оценки пеленга используются выходные данные блока фазирования, а пеленг определяется решением уравнения, связывающего конфигурацию антенны с параметрами принятого сигнала. Достигаемым техническим результатом является увеличение точности оценки пеленга. 2 ил.
