Федеральное государственное образовательное учреждение высшего профессионального образования Сибирский федеральный университет (СФУ) (RU)
Изобретатели:
Шайдуров Георгий Яковлевич (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования Сибирский федеральный университет (СФУ) (RU)
Реферат

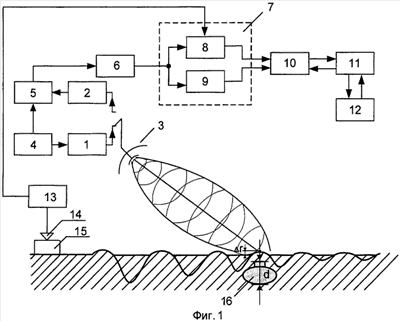

Изобретение относится к радиолокации и сейсмоакустике и может быть использовано для поиска объектов искусственного происхождения в земле. Сущность: возбуждают зондирующие радиолокационные сигналы на частоте механического резонанса объекта поиска F, а также сейсмоакустические сигналы. Принимают радиолокационные эхо-сигналы, выделяют из них полезный сигнал частотой F. Измеряют время группового запаздывания сейсмоакустического сигнала относительно принимаемого радиолокационного эхо-сигнала. Определяют расстояние от поисковой установки до объекта поиска. Измеряют разность фаз первых гармоник принимаемого радиолокационного эхо-сигнала и опорного акустического сигнала. Вычисляют величину поправки расстояния от поисковой установки до объекта поиска. Устройство для осуществления способа содержит источник сейсмоакустического сигнала, воздействующий на опорную плиту, генератор опорного акустического сигнала, радар с передатчиком и приемником, коммутируемую приемопередающую антенну, генератор СВЧ, фазовый детектор, фильтр нижних частот, блок измерения расстояния от поисковой установки до объекта поиска, запоминающее устройство, микроконтроллер и ЭВМ. Причем блок измерения расстояния от поисковой установки до объекта поиска состоит из блока измерения времени группового запаздывания сейсмоакустического сигнала относительно принимаемого радиолокационного эхо-сигнала и блока измерения разности фаз первых гармоник принимаемого радиолокационного эхо-сигнала и опорного акустического сигнала. Технический результат: повышение чувствительности поисков, повышение производительности поисковой установки. 2 н.п. ф-лы, 2 ил.
