СВЕРХРЕГЕНЕРАТИВНЫЙ ПРИЕМОПЕРЕДАТЧИК

Номер публикации патента: 2172965

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 99125520/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01S013/74   G01S007/00   H04B007/14
Аналоги изобретения: SU 1106262 A1, 10.01.1997. SU 1236906 A2, 20.02.1997. RU 2032980 C1, 10.04.1995. US 5365235 A, 15.11.1994. БЕЛКИН М.К. Сверхрегенераторы. - М.: Радио и связь, 1983, с.1-24.

Имя заявителя: Дудин Дмитрий Николаевич
Изобретатели: Иванов В.Э.
Патентообладатели: Открытое акционерное общество "МЕТЕО"

Реферат

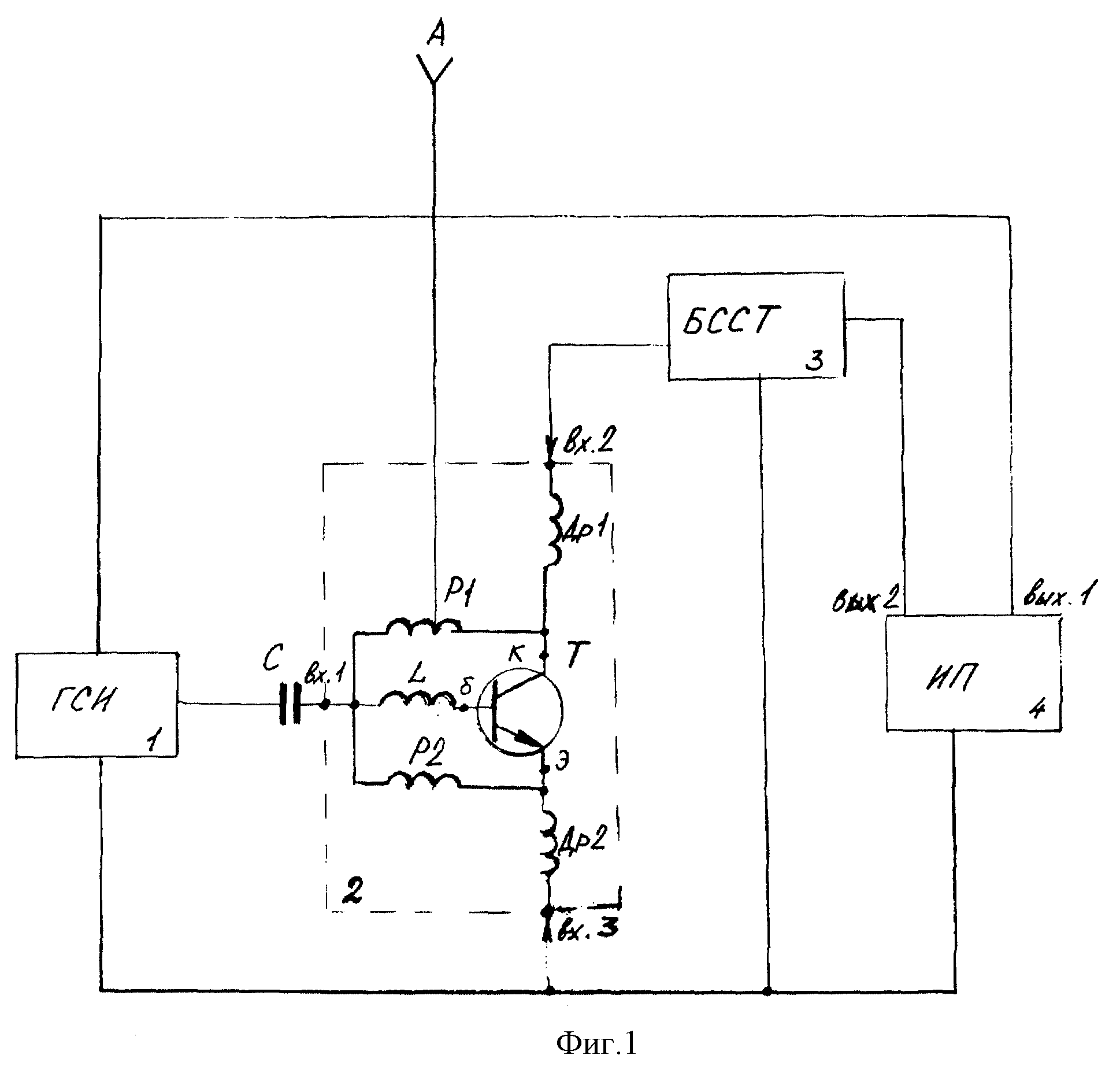

Изобретение относится к радиотехнике, в частности к радиолокации, и может быть использовано в аэрологических радиозондах и метеорологических ракетах для измерения дальности. Сверхрегенеративный приемопередатчик содержит генератор суперирующих импульсов (ГСИ), автогенератор (АГ), антенну (А), источник питания (ИП), конденсатор (К) и блок стабилизации среднего ока (БССТ), выход ГСИ через К подключен к первому входу АГ. К выходу АГ подключена А. Первый выход ИП соединен со входом ГСИ, второй выход - с входом БССТ, выходы которого соединены соответственно с вторым и третьим входами АГ. АГ выполнен по двухрезонаторной схеме и содержит транзистор (Т), первый и второй резонаторы (Р), первый и второй дроссели (Д) и индуктивность (И). Первый резонатор включен между И и коллектором Т, второй - между И и эмиттером. Коллектор Т через первый Д соединен со вторым входом АГ, эмиттер через второй Д и третий вход соединен с общими выводами ГСИ БССТ и ИП. И включена между общей точкой Р и базой Т. Технический результат: повышение стабильности КПД и точности работы. 4 ил.
