ГИДРОАКУСТИЧЕСКИЙ ПРИЕМОИЗЛУЧАЮЩИЙ ТРАКТ

Номер публикации патента: 2453861

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010141760/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01S007/52
Аналоги изобретения: СМАРЫШЕВ М.Д., ДОБРОВОЛЬСКИЙ Ю.Ю. Гидроакустические антенны. Справочник по расчету направленных свойств гидроакустических антенн. - Л.: Судостроение, 1984, 304 с. RU 2382313 С2, 20.02.2010. RU 2020511 C1, 30.09.1994. RU 2008692 С1, 20.02.1994. US 5790068 A, 04.08.1998. US 5737249 A, 07.04.1998. EP 0557660 A2, 01.09.1993.

Имя заявителя: Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (Минпромторг России) (RU)
Изобретатели: Душаткин Вячеслав Николаевич (RU)
Борисенко Николай Николаевич (RU)
Писарев Игорь Анатольевич (RU)
Тагобицкий Владимир Михайлович (RU)
Зыбин Борис Александрович (RU)
Максимов Виталий Николаевич (RU)
Патентообладатели: Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (Минпромторг России) (RU)

Реферат

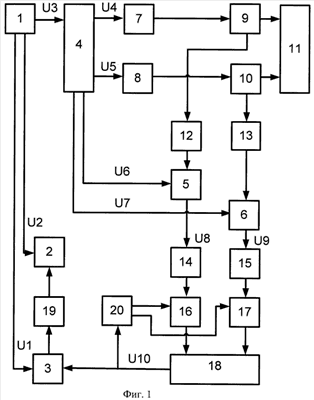

Заявлен гидроакустический приемоизлучающий тракт, содержащий блок управления 1, соединенный со вторыми входами блока индикации 2 и основного усилителя 3, а также с синтезатором 4, выходы которого соединены со вторыми входами n смесителей 5-6, а также через n каналов, состоящих каждый из последовательно соединенного усилителя мощности 7-8 и коммутатора 9-10, двунаправленные входы которых соединены с n секциями акустической антенны 11; вторые выходы коммутаторов 9-10 соединены через предварительные усилители 12-13 с первыми входами смесителей 5-6, выходы которых через фильтры 14-15 и фазовращатели 16-17 соединены с n входами сумматора 18, выход которого соединен через основной усилитель 3 и аналого-цифровой преобразователь 19 с первым входом блока индикации 2, а также с экстрематором 20, выходы которого соединены с управляющими входами n фазовращателей 16-17. Достигаемый технический результат - расширение диаграммы направленности антенны без ухудшения характеристик лоцирования. 1 ил.
