МЕЛЬНИКОВ Ю.П., ПОПОВ С.И. Радиотехническая разведка. Методы оценки эффективности местоопределения источников излучения. - М.: Радиотехника, 2008, с.378. RU 1316510 A1, 30.03.1994. RU 2185638 C2, 20.07.2002. RU 2022311 C1, 30.10.2007. US 7250903 С1, 30.10.2007. US 7471744 B2, 30.12.2008. EP 1494041 A1, 05.01.2005. WO 2005124390 A1, 29.12.2005.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Военный авиационный инженерный университет" (г. Воронеж) Министерства обороны Российской Федерации (RU)
Изобретатели:
Анохин Владимир Дмитриевич (RU) Анохин Евгений Владимирович (RU) Кильдюшевская Венера Геннадьевна (RU) Симохаммед Фаузи (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Военный авиационный инженерный университет" (г. Воронеж) Министерства обороны Российской Федерации (RU)
Реферат

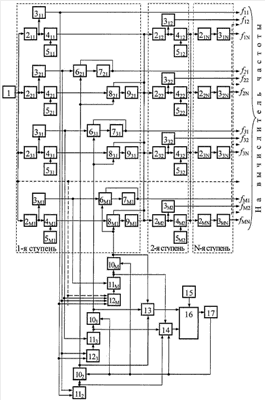

Изобретение относится к радиотехнической разведке, может быть использовано в станциях радиотехнической разведки и помех в системе определения частоты сигналов радиолокационных станций. Достигаемый технический результат - повышение вероятности однозначного определения частоты исключении регистрации ложных значений частоты при одновременном приеме двух сигналов на различных частотах. Технический результат достигается тем, что в известный матричный приемник дополнительно введены в каждый канал первой ступени кроме первого последовательно соединенные переключатель видеосигналов и линия задержки видеосигналов, а также последовательно соединенные переключатель сигналов на промежуточной частоте и линия задержки сигналов на промежуточной частоте, первый вход переключателя видеосигналов подключен к выходу соответствующего детектора первой ступени, второй выход переключателя видеосигналов соединен с выходом линии задержки видеосигналов и подключен к соответствующему выходу устройства, первый вход переключателя сигналов на промежуточной частоте подключен к выходу соответствующего смесителя, второй выход переключателя сигналов на промежуточной частоте соединен с выходом линии задержки сигналов на промежуточной частоте и подключен к выходу первой ступени, вторые входы переключателей видеосигналов и сигналов на промежуточной частоте каждого канала объединены между собой и подключены к выходу соответствующего RS-триггера, S-входы каждого RS-триггера соединены с выходом соответствующей схемы И, один вход которой соединен с выходом детектора соответствующего канала, второй вход, для всех каналов первой ступени, кроме первого и второго, - с выходом соответствующей этому каналу схемы ИЛИ, входы которой подключены к выходам детекторов каналов с предшествующими номерами, при этом второй вход второй схемы И второго канала подключен непосредственно к выходу детектора первого канала, выходы RS-триггеров подключены к входам первой схемы ИЛИ, выход которой соединен с S-входом счетчика, R-вход которого соединен с выходом второй схемы ИЛИ, входы которой подключены к выходам схем И и выходу дешифратора, который соединен также с R-входами RS-триггеров, вход дешифратора подключен к выходу счетчика, счетный вход которого соединен с генератором тактовых импульсов. 1 ил.
