ИМИТАТОР РАДИОЛОКАЦИОННОГО СИГНАЛА СЦЕНЫ

Номер публикации патента: 2403587

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008152014/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01S007/40
Аналоги изобретения: US 4660041 А, 21.04.1987. RU 2317563 C1, 20.02.2008. RU 2234107 C1, 10.08.2004. RU 2177160 C1, 20.12.2001. US 3732568 A, 08.05.1973. EP 1960807 A1, 27.08.2008. CA 2012592 A1, 21.09.1990. US 2005195884 A1, 08.09.2005.

Имя заявителя: Открытое Акционерное Общество "Уральское проектно-конструкторское бюро "Деталь" (RU)
Изобретатели: Сиротин Александр Иванович (RU)
Дядьков Николай Александрович (RU)
Нестеров Юрий Григорьевич (RU)
Мухин Владимир Витальевич (RU)
Валов Сергей Вениаминович (RU)
Патентообладатели: Открытое Акционерное Общество "Уральское проектно-конструкторское бюро "Деталь" (RU)

Реферат

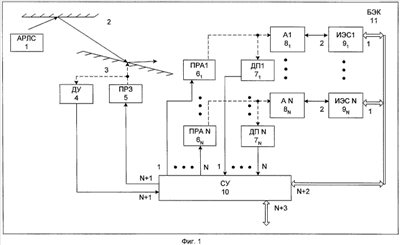

Изобретение относится к радиолокации, в частности к имитаторам радиолокационного сигнала сцены, на которой в широком диапазоне углов имеются подвижные по дальности и углу цели, и может быть использовано для исследования процессов обнаружения и сопровождения целей радиолокационной станцией (РЛС) в широком диапазоне дальностей и углов. Достигаемым техническим результатом изобретения является снижение требований к размерам безэховой камеры в поперечном направлении при одновременном снижении числа антенн и имитаторов эхо-сигналов. Указанный результат достигается за счет последовательного отражения плоской волны сигнала, излученного антенной РЛС в ближней зоне, от неподвижного и подвижного зеркал, расположенных между антенной РЛС и антеннами эхо-сигналов. Регулировкой угла наклона подвижного зеркала обеспечивается облучение антенн эхо-сигналов только на расчетных углах визирования антенны РЛС. При этом число антенн и имитаторов эхо-сигналов не более максимального числа одновременно облучаемых диаграммой направленности антенны РЛС целей во всем рабочем секторе сканирования. 2 ил.
