ЗАЖИМНОЕ УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ЗАБОРТНЫХ ГИДРОАКУСТИЧЕСКИХ СИСТЕМ ПРИ ИХ КАЛИБРОВКЕ

Номер публикации патента: 2365937

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008126976/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01S007/521   H01Q001/00
Аналоги изобретения: RU 2282210 C1, 20.08.2006. SU 1571524 A1, 15.06.1990. RU 2075911 C1, 20.03.1997. RU 92001972 A, 20.04.1995. JP 11231042 A, 27.08.1999. GB 2117904 A, 19.10.1983.

Имя заявителя: Федеральное государственное образовательное учреждение высшего профессионального образования "ЮЖНЫЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ" (ЮФУ) (RU)
Изобретатели: Кириченко Игорь Алексеевич (RU)
Диденко Дмитрий Иванович (RU)
Патентообладатели: Федеральное государственное образовательное учреждение высшего профессионального образования "ЮЖНЫЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ" (ЮФУ) (RU)

Реферат

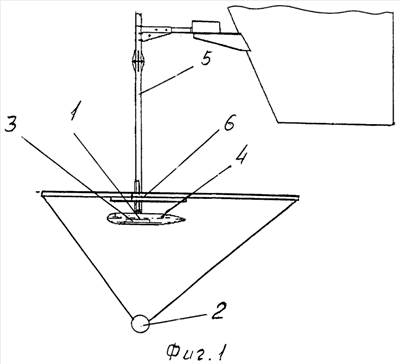

Изобретение относится к области гидроакустики, в частности к измерению параметров приемоизлучающих антенн гидроакустических систем вертикального зондирования. Техническим результатом является повышение надежности закрепления устройства и улучшение условий монтажа под водой. Зажимное устройство содержит калибруемую гидроакустическую антенну (1), образцовую гидроакустическую мишень (2), гидроакустический излучатель (3), средство измерения (4), размещенные на поворотном устройстве (5), три зажимные лапки (6), образующие угол 120° и сопряженные между собой посредством болтов (14) и вставок (8, 9). Отверстия во вставках выполнены таким образом, что во вставках (8), размещенных со стороны края лапок (6), отверстия базирующие, а во вставках (9), размещенных в средней части лапок (6), - резьбовые. Каждая зажимная лапка (6) содержит соединенные с возможностью вращения вокруг своей оси вышеуказанными вставками (8, 9) стрелу (10) из профиля и вспомогательный уголок (11), на котором имеются разметочные риски, совмещаемые с рисками на мерной планке (7) пластины (12), которая имеет возможность перемещения и монтажа на стреле (6). На пластине закреплен базирующий уголок (13). Каждый базирующий уголок установлен с возможностью ограниченного поворота на шарнирах (15), оси которых параллельны оси поворотного устройства (5). В местах сопряжения на зажимных лапках (6) в нижней части имеются направляющие выступы (16). 7 ил.
