| УСТРОЙСТВО ДЛЯ ВЫЧИСЛЕНИЯ ВЗАИМНОЙ КОРРЕЛЯЦИОННОЙ ФУНКЦИИ В РАЗНЕСЕННОЙ РАДИОЛОКАЦИОННОЙ СИСТЕМЕ |  |
Номер публикации патента: 2163383 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01S007/42 G06F017/15 | | Аналоги изобретения: | SU 1552199 A, 23.03.1990. SU 1024933 A, 23.06.1983. US 4288857 A, 08.09.1981. US 4044356 A, 23.08.1977. GB 2310056 A, 13.08.1997. US 5541867 A, 30.07.1996. |
| Имя заявителя: | Акционерное общество открытого типа "ЛАНТАН" | | Изобретатели: | Булыгин Л.Ф.
Веневцев С.Ю.
Скворцов В.С. | | Патентообладатели: | Акционерное общество открытого типа "ЛАНТАН" |
Реферат | |

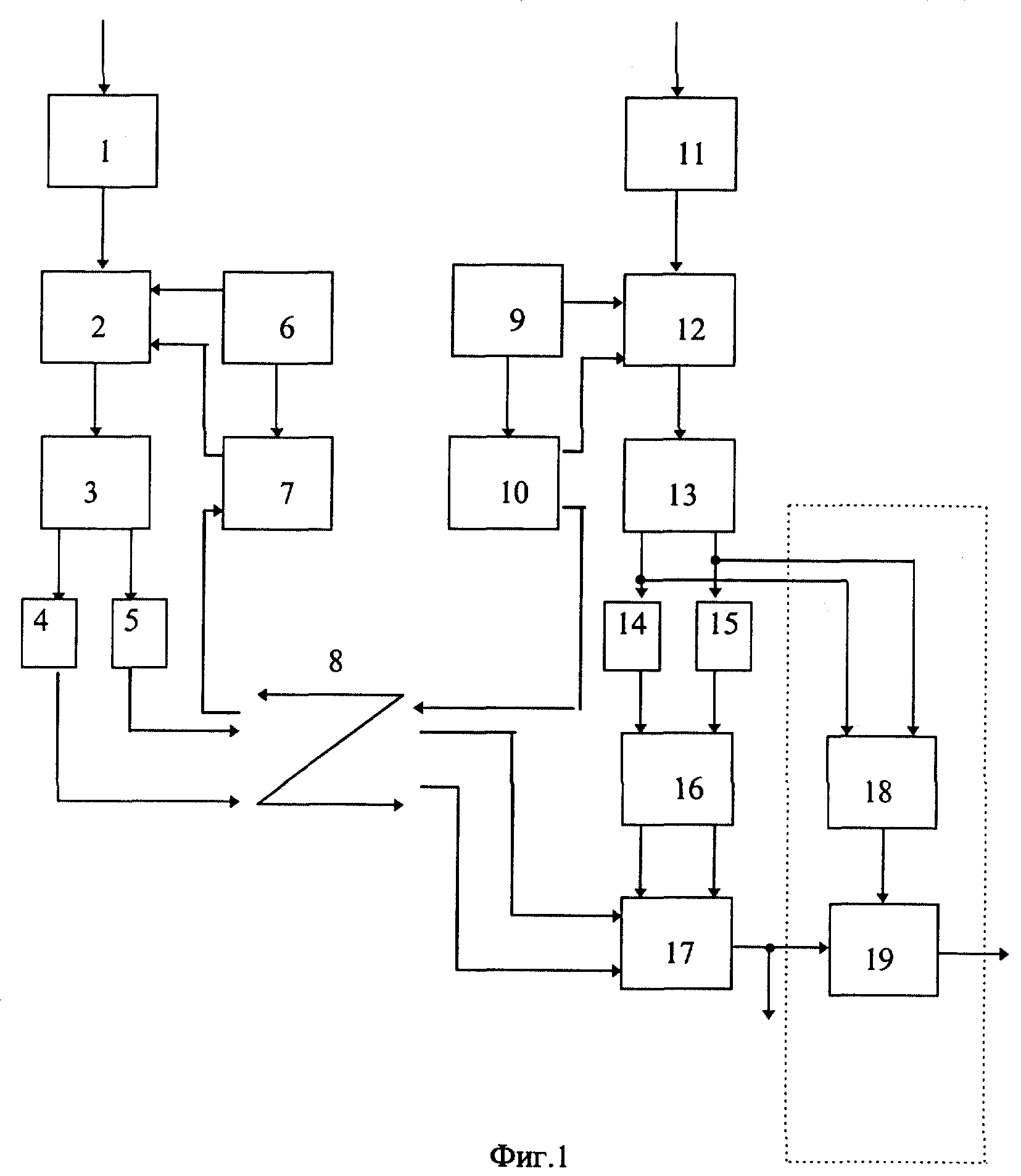

Изобретение относится к вычислительной технике и может быть использовано в системах радиолокации. Данное изобретение направлено на уменьшении частоты дискретизации входного сигнала, что обеспечивает упрощение процедуры вычисления максимума ВКФ и сокращения числа каналов корреляционной обработки. Работа устройства основана на обработке сигналов корреляционной системой, рассчитанной на требуемую относительную задержку сигналов (на ординарной базе). Устройство содержит, по крайней мере, два приемных канала, содержащих приемные средства, аналого-цифровые преобразователи, фазовые детекторы, бинарные квантователи, устройство сдвига доплеровской частоты, генераторы тактовых импульсов, формирователи сигнала управления, коррелятор и устройство восстановления динамического диапазона, включающего амплитудный детектор и умножитель. При этом коррелятор содержит четыре согласованных фильтра, каждый из которых содержит устройства формирования отклика, устройства сравнения и сумматоры совпадений, устройство вычитания, сумматор, устройство определения амплитуды корреляционной функции. 2 з.п. ф-лы, 2 ил.
|
