Учреждение Российской академии наук Институт проблем морских технологий Дальневосточного отделения РАН (ИПМТ ДВО РАН) (RU)
Изобретатели:
Касаткин Борис Анатольевич (RU) Касаткин Сергей Борисович (RU)
Патентообладатели:
Учреждение Российской академии наук Институт проблем морских технологий Дальневосточного отделения РАН (ИПМТ ДВО РАН) (RU)
Реферат

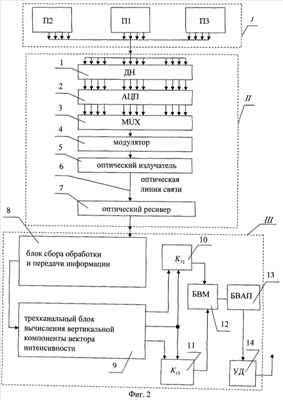

Изобретение предназначено для измерения пеленга на источник звуковых волн в мелком море в пассивном режиме с помощью акустических приемников, установленных на морском дне, координаты которых и угловое положение считаются известными. Гидроакустический измерительный комплекс (ГИК) содержит донную ортогональную базу, которая образуется посредством трех акустических комбинированных приемников, каждый из которых состоит из гидрофона, трехкомпонентного векторного приемника и соединенных с ними усилителей. ГИК также содержит телеметрический блок, включающий делители напряжения, аналого-цифровую преобразующую схему, единую схему электронного мультиплексирования, модулятор и оптический излучатель, связанный оптической линией связи с оптическим ресивером, систему сбора, обработки и передачи информации, содержащую блок сбора, обработки и передачи информации, трехканальный блок вычисления вертикальной компоненты вектора интенсивности, первый блок вычисления функции взаимной корреляции К12() сигналов, второй блок вычисления функции взаимной корреляции К13() сигналов, блок вычисления максимума функций взаимной корреляции, блок вычисления азимутального угла на источник звука относительно оси X. Достигаемый технический результат - увеличение дальности действия и уменьшение погрешности измерения азимутального угла и пеленга путем увеличения апертуры его измерительной системы. 2 ил.
