RU 31283 U1, 27.07.2003. RU 2146408 C1, 10.03.2000. JP 2000162308 A, 16.06.2000. FR 2709909 A1, 17.03.1995. US 2006164919 A1, 27.07.2006. US 4207621 A, 10.06.1980. JP 9269369 A, 14.10.1997. GB 1235936 A, 16.06.1971.
Имя заявителя:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (Минпромторг) (RU)
Изобретатели:
Голубева Галина Хацкелевна (RU) Кокорин Юрий Яковлевич (RU) Мальцев Александр Михайлович (RU) Михалев Дмитрий Сергеевич (RU) Смирнов Станислав Алексеевич (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (Минпромторг) (RU)
Реферат

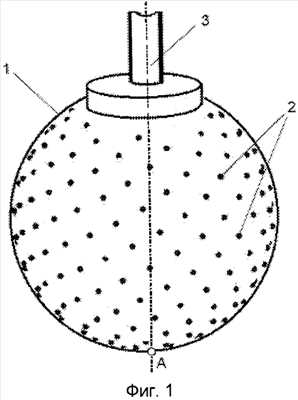

Изобретение относится к гидроакустической технике и может быть использовано в гидролокаторах кругового обзора, в системах позиционирования судна по донным маякам, в рубежных гидроакустических системах обнаружения боевых пловцов и др. Предложена гидроакустическая антенна сферической формы для гидролокатора, содержащая сферический корпус, имеющий круглое отверстие для крепления к носителю гидролокатора. На сферическом корпусе пьезоэлектрические преобразователи установлены по спирали, закрученной по часовой стрелке и начинающейся от точки А пересечения осью, проходящей через центр круглого отверстия и центр сферического корпуса, его наружной поверхности. Приведены формулы для расчета местоположения преобразователей и их количества в зависимости от рабочей частоты гидролокатора. Это позволяет улучшить характеристики акустического поля заявленной гидроакустической антенны, а также повысить вариабельность этапа ее проектирования. 2 з.п. ф-лы, 6 ил.
