Федеральное государственное унитарное предприятие "Российский Федеральный Ядерный Центр-Всероссийский Научно-Исследовательский Институт Технической Физики имени академика Е.И. Забабахина" (ФГУП "РФЯЦ-ВНИИТФ имени академика Е.И. Забабахина") (RU)
Изобретатели:
Подгорнов Владимир Аминович (RU) Подгорнов Семен Владимирович (RU) Бровкин Василий Федорович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Российский Федеральный Ядерный Центр-Всероссийский Научно-Исследовательский Институт Технической Физики имени академика Е.И. Забабахина" (ФГУП "РФЯЦ-ВНИИТФ имени академика Е.И. Забабахина") (RU)
Реферат

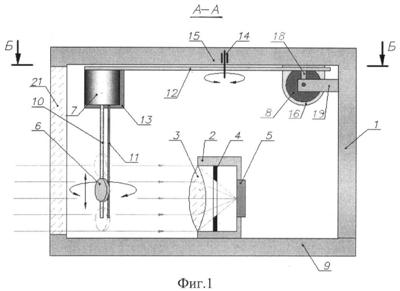

Аппаратура для наблюдения за пространством на фоне яркого удаленного источника света содержит объектив с управляемой диафрагмой и многоэлементный фотоприемник, размещенные в корпусе оптического тракта регистрации изображения, а также устройство защиты оптического тракта от излучения яркого удаленного источника света. Аппаратура снабжена внешним корпусом, на нижнем основании которого закреплен корпус оптического тракта регистрации изображения. Устройство защиты оптического тракта, размещенное в полости внешнего корпуса, состоит из светонепроницаемого малоразмерного по отношению к объективу экрана в форме диска с диаметральным сквозным резьбовым отверстием и механизма перемещения светонепроницаемого малоразмерного экрана относительно объектива. При этом механизм перемещения светонепроницаемого малоразмерного экрана содержит первый и второй шаговые электродвигатели, вал с резьбой первого шагового электродвигателя взаимодействует с диаметральным сквозным резьбовым отверстием светонепроницаемого малоразмерного экрана по типу подвижного соединения винт - гайка. Параллельно указанному валу зафиксирован относительно корпуса первого шагового электродвигателя стержень для стопорения поворота светонепроницаемого малоразмерного экрана при перемещении его вдоль по валу. Сам корпус первого шагового электродвигателя зафиксирован на плоской планке, выполненной с возможностью поворота на двухкоординатном шарнире в плоскости, параллельной верхнему основанию внешнего корпуса аппарата, под воздействием второго шагового электродвигателя, корпус которого и двухкоординатный шарнир зафиксированы на верхнем основании внешнего корпуса. Причем первый и второй шаговые электродвигатели соединены с выходами электронного блока управления устройством защиты оптического тракта, подключенного к сигнальному выходу блока многоэлементного фотоприемника и управляющему входу диафрагмы объектива. Технический результат - создание малогабаритной аппаратуры наблюдения за пространством, на базе цифровой фото- и видеорегистрирующей аппаратуры. 2 з.п. ф-лы, 3 ил.
