RU 2386141 С1, 10.04.2010. US 6130534 А, 10.10.2000. US 5117375 А, 26.05.1992. WO 9964720 А1, 16.12.1999.
Имя заявителя:
Открытое акционерное общество "Раменское приборостроительное конструкторское бюро" (RU)
Изобретатели:
Соборов Григорий Иванович (RU) Схоменко Александр Николаевич (RU)
Патентообладатели:
Открытое акционерное общество "Раменское приборостроительное конструкторское бюро" (RU)
Реферат

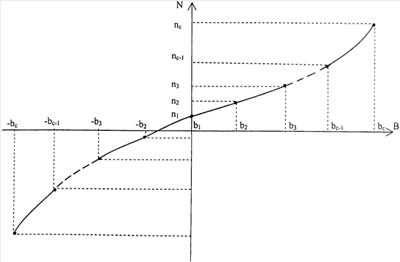

Способ включает совмещение магниточувствительной оси (МЧО) магнитометра с осью направления вектора индукции магнитного поля Земли (МПЗ) известного значения его модуля и определение результата преобразования этого значения магнитометром. Затем осуществляют определение результатов преобразования дополнительных воздействующих на вход магнитометра образцовых значений магнитной индукции, формируемых последовательностью поворотов МЧО магнитометра относительно оси направления вектора индукции МПЗ на углы в диапазоне от нуля до 180°. Количество дополнительных воздействий и их преобразований равно количеству участков кусочно-линейной аппроксимации градуировочной характеристики. Каждое из этих воздействий формируется поворотом МЧО на угол, обеспечивающий значение входной величины в граничной точке интервалов аппроксимации оси значений магнитной индукции градуировочной характеристики. Входные воздействия, формируемые в диапазонах углов поворота от нуля до 90° и от 90° до 180° принадлежат граничным точкам интервалов аппроксимации соответственно оси положительных и отрицательных значений магнитной индукции. Затем производят определение параметров градуировочной характеристики на интервалах аппроксимации в виде результатов решения систем линейных уравнений, соответствующих интервалам аппроксимации, заданных в виде систем функций входных воздействий и параметров градуировочной характеристики. Технический результат заключается в упрощении способа определения градуировочной характеристики магнитометра. 1 ил.
